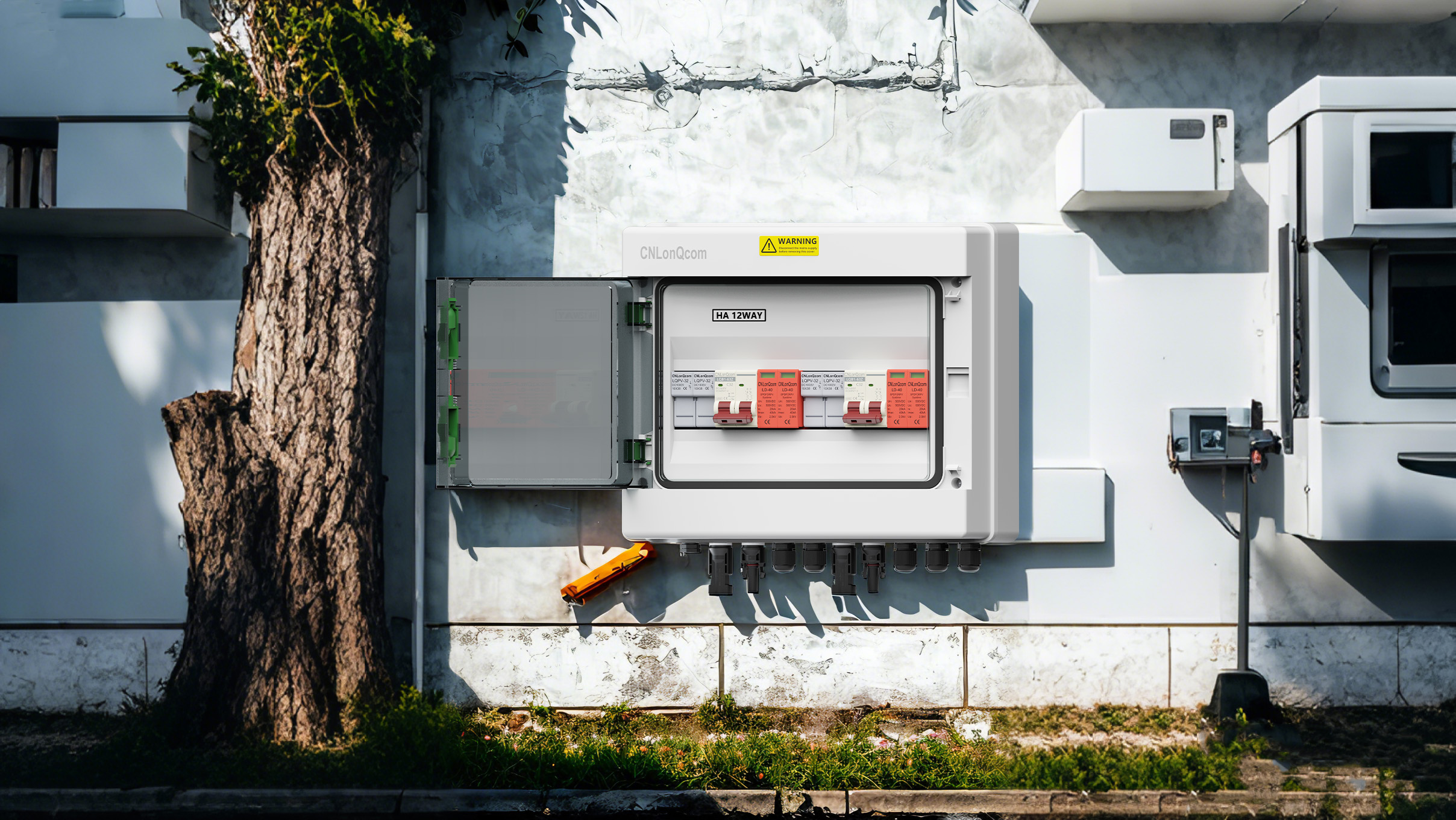

Was ist der Photovoltaic Junction Box?
PV Combiner Box(PV Combiner Box) ist die wichtigste elektrische Ausrüstung des Solarenergie -Erzeugungssystems, die hauptsächlich für zentralisierte Direktstrom der Photovoltaik -Serie verwendet wird, und bietet Überstrom-, Blitzschutz- und andere Schutzfunktionen, um den sicheren und effizienten Betrieb des Kraftwerks sicherzustellen.
Zweitens die Zusammensetzung der Photovoltaic Junction Box
Kernkomponenten:
Eingangsanschluss: Verbinden Sie mehrere PV-Module (z. B. 6-16 PV-Module, die jeweils 10A-15a unterstützen).
Sicherungen/Leistungsschalter: Schützen Sie jede Zeichenfolge vor Überstromschäden (üblicherweise DC1000V/20A -Spezifikationen).
Blitzschutzmodul: SPD Surge Protector (40 -ka -Entladungskapazität).
Hilfsteile:
DC -Isolationsschalter: Notfallabschnitt.
Wasserdichtem Wohnraum: IP65 -Schutznote, geeignet für die Umgebung im Freien.
Drittens Installations- und Verkabelungsschritte
1. Vorbereitung vor der Installation:
Bestätigen Sie die Installationsposition (in der Nähe des Photovoltaik -Arrays und nicht von direktem Sonnenlicht).
Überprüfen Sie die Erdungsklemme des Behälters (Bodenwiderstand ≤4 Ω).
2. Verkabelungsprozess:
Gruppenstringeingabe:
Schließen Sie das entsprechende Terminal nach Polarität (+/-) an, um sicherzustellen, dass die Spannung jedes Klemmens konsistent ist.
Sichern Sie den MC4 -Anschluss, um eine virtuelle Erwärmung zu verhindern.
Ausgangsende:
Schließen Sie mit dem Gleichstromeingangsanschluss des Wechselrichters (Kabelquerschnittsfläche ≥ 4 mm²) an.
Blitzschutz Erdung:
SPD -Bodenkabel (≥ 6mm²) verbindet sich mit dem Erdungsstab.
3. Power Test:
Messen Sie die offene Schaltungsspannung (entsprechen dem Wechselrichtereingangsbereich).
Überprüfen Sie, ob die intelligenten Überwachungsdaten ordnungsgemäß übertragen werden.
4. Vorsichtsmaßnahmen
Sicherheitsspezifikationen:
Tragen Sie Isolationshandschuhe während des Betriebs. Arbeiten Sie nicht mit Live.
Wenn die DC -Seite eine hohe Spannung (600 V bis 1500 V) hat, müssen Sie ein Warnschild festlegen.
Wartungsvorschläge:
Reinigen Sie das Kontrollkästchen regelmäßig und überprüfen Sie den Sicherungsstatus.
Testen Sie die Effektivität des SPD -Moduls vor Gewittern.
Fünf, Auswahlvorschläge
Abhängig von der Größe des Kraftwerks:
Kleiner Haushalt: 6-8 Input, integrierte Basisschutzfunktion.
Industrie- und Handelskraftwerk: 12-16, mit intelligenter Überwachung und Fernkommunikation.
Wählen Sie TUV/IEC-zertifizierte Buskästen wie Produkte der CNLONQCOM-Serie, um 25 Jahre langfristiger Schutz zu gewährleisten!
Die Photovoltaic Junction Box ist der "Sicherheitszentrum" des Kraftwerks, und die korrekte Installation und Wartung kann die Effizienz der Stromerzeugung erheblich verbessern. Wenn Sie bestimmte Modellempfehlungen oder technische Lösungen benötigen, können Sie CNLONQCOM gerne konsultieren!
