Kompaktleistungsschalter (MCCBs) verstehen: Die „Wächter“ der Sicherheit elektrischer Schaltkreise

In Niederspannungs-Stromverteilungssystemen gibt es ein Schlüsselgerät, das die Stromkreissicherheit stillschweigend gewährleistet – dasKompaktleistungsschalter(MCCB). Im Gegensatz zu großen Motoren, die lautstark arbeiten, oder Präzisionsinstrumenten, die Aufmerksamkeit erregen, ist der MCCB dank seiner starken Schutzfähigkeiten und seiner breiten Anpassungsfähigkeit zu einem unverzichtbaren „Sicherheitswächter“ in Szenarien wie der industriellen Produktion, Gebäudeelektrosystemen und neuen Energieanwendungen geworden. Heute werden wir dieses Gerät aus mehreren Dimensionen untersuchen, um die Geheimnisse zu lüften, wie es die Schaltkreissicherheit schützt.

I. MCCBs kennenlernen: Was sind sie und was unterscheidet sie?

Im Wesentlichen ist ein MCCB ein elektrisches Schutzgerät, das in Niederspannungs-Stromverteilungssystemen verwendet wird und dessen Kernaufgabe darin besteht, als „Wächter“ der Stromkreissicherheit zu fungieren. Strukturell besteht es hauptsächlich aus hochfesten isolierten Kunststoffgehäusen, leitfähigen Kontakten und Auslöseeinheiten. Das isolierte Gehäuse schützt nicht nur interne Komponenten vor externen Störungen, sondern verhindert auch effektiv die Gefahr eines Stromschlags.

Viele Leute verwechseln MCCBs mit den gebräuchlicheren Miniatur-Leistungsschaltern (MCBs), es gibt jedoch erhebliche Unterschiede zwischen den beiden. Im Vergleich zu MCBs haben MCCBs einen höheren Nennstrom (normalerweise im Bereich von 63 A bis 1600 A) und ein stärkeres Ausschaltvermögen, sodass sie elektrische Szenarien mit hoher Leistung bewältigen können. Beispielsweise werden MCBs häufig in Haushaltssteckdosen und Beleuchtungskreisen verwendet, während MCCBs eher zum Schutz von Motoren in Fabrikwerkstätten und Hauptstromverteilungskreisen in großen Gebäuden eingesetzt werden.

II. Kernfunktionen enthüllen: Wie schützen MCCBs die Stromkreissicherheit?

Der Kernwert von MCCBs liegt im „Schutz“, der in drei Schlüsselfunktionen unterteilt werden kann, um Stromkreisfehlerrisiken aus unterschiedlichen Dimensionen entgegenzuwirken.

Der erste ist der Überlastschutz. Wenn der Strom in einem Stromkreis kontinuierlich den Nennstrom des Leistungsschalters überschreitet – beispielsweise wenn mehrere Geräte in einer Fabrik gleichzeitig starten und eine übermäßige Belastung verursachen –, erwärmt sich der Bimetallstreifen im Inneren des Leistungsschalters und verformt sich aufgrund der thermischen Wirkung des Stroms. Dadurch wird der Auslösemechanismus ausgelöst, der den Stromkreis schnell unterbricht. Dieser Prozess verhindert effektiv, dass die Isolationsschicht von Drähten durch längere Überhitzung verbrennt, und stoppt so Brände an der Quelle.

An zweiter Stelle steht der Kurzschlussschutz. Ein Kurzschluss ist einer der gefährlichsten Fehler in einem Stromkreis. Wenn es dazu kommt, kann der plötzliche Stromstoß zu einem Durchbrennen von Geräten und sogar zu Explosionen führen. An diesem Punkt kommt die elektromagnetische Auslöseeinheit des MCCB ins Spiel: Die starke elektromagnetische Kraft, die durch den großen Strom erzeugt wird, zieht den Eisenkern schnell an und treibt den Auslösemechanismus an, um den Stromkreis in Millisekunden zu unterbrechen – wie eine „Notbremse“ für den Stromkreis – wodurch Fehlerverluste weitestgehend minimiert werden.

Darüber hinaus können MCCBs je nach Bedarf unterschiedlicher Anwendungsszenarien mit zusätzlichen Schutzfunktionen ausgestattet werden. Beispielsweise ermöglicht der Einbau eines Fehlerstrommoduls einen Leckageschutz zur Vermeidung von Stromschlägen; Die Installation eines Überspannungs-/Unterspannungsschutzmoduls schützt Präzisionsgeräte vor Schäden durch Spannungsanomalien und demonstriert so die Flexibilität ihrer Funktionen.

III. Schlüsselparameter: Die „harten Indikatoren“ für die Auswahl des richtigen Geräts

Um sicherzustellen, dass MCCBs optimalen Schutz bieten, ist die Auswahl der richtigen Parameter entscheidend. Die folgenden Kernparameter bestimmen direkt, ob ein Leistungsschalter an bestimmte elektrische Szenarien angepasst werden kann.

Der Nennstrom (In) ist ein grundlegender Parameter und bezieht sich auf den maximalen Strom, den der Leistungsschalter kontinuierlich führen kann. Es muss genau auf die Lastleistung abgestimmt sein. Beispielsweise sollte in einer Photovoltaikanlage (PV) der Nennstrom des MCCB auf der Grundlage des Ausgangsstroms des PV-Arrays ausgewählt werden – er sollte weder zu klein (um häufiges Auslösen zu vermeiden) noch zu groß (um seinen Schutzzweck nicht zu verlieren) sein.

Das Ausschaltvermögen (Icu/Ics) hängt mit der Fähigkeit zur Fehlerbehandlung zusammen und bezieht sich auf den maximalen Fehlerstrom, den der Leistungsschalter sicher unterbrechen kann. Bei der Auswahl eines MCCB muss der berechnete Kurzschlussstromwert des Stromverteilungssystems berücksichtigt werden. Wenn die Ausschaltkapazität nicht ausreicht, kann es sein, dass der Leistungsschalter den Stromkreis bei einem Kurzschlussfehler nicht effektiv unterbricht, was stattdessen zu schwerwiegenderen Sicherheitsunfällen führt.

Die Bemessungsspannung (Ue) muss mit dem Spannungsniveau des Stromkreises übereinstimmen. Zu den gängigen Nennwerten gehören 220 V einphasig und 380 V dreiphasig. Eine Fehlanpassung der Spannung beeinträchtigt nicht nur den normalen Betrieb des Leistungsschalters, sondern kann auch interne Komponenten beschädigen.

Die Auslösekurve bestimmt die Schutzempfindlichkeit. Gängige Kurventypen (B, C, D) sind für unterschiedliche Belastungen geeignet. Kurve C ist beispielsweise auf Beleuchtung und allgemeine Stromlasten anwendbar, während Kurve D – mit größerer Toleranz für Einschaltströme – besser für Geräte mit hohen Anlaufströmen wie Motoren und Kompressoren geeignet ist.

IV. Vielfältige Anwendungen: Eine „Sicherheitsbarriere“ von der Industrie bis zum täglichen Leben

Aufgrund ihrer hervorragenden Leistung werden MCCBs in nahezu allen Bereichen der Niederspannungs-Energieverteilung eingesetzt.

Im Bereich der industriellen Stromverteilung fungieren MCCBs als „Sicherheitsmanager“ in Werkshallen. Sie bieten Überlast- und Kurzschlussschutz für Hochleistungsgeräte wie Motoren, Produktionslinien und große Werkzeugmaschinen und stellen sicher, dass Produktionsprozesse nicht durch Stromkreisfehler unterbrochen werden.

In elektrischen Gebäudesystemen – sei es in Einkaufszentren, Bürogebäuden oder Wohnhochhäusern – werden MCCBs häufig als Hauptschalter in Verteilerkästen oder Schutzschalter für die Etagenstromverteilung eingesetzt. Sie gewährleisten die elektrische Sicherheit des gesamten Gebäudes und verhindern großflächige Stromausfälle oder Brände, die durch lokale Stromkreisfehler verursacht werden.

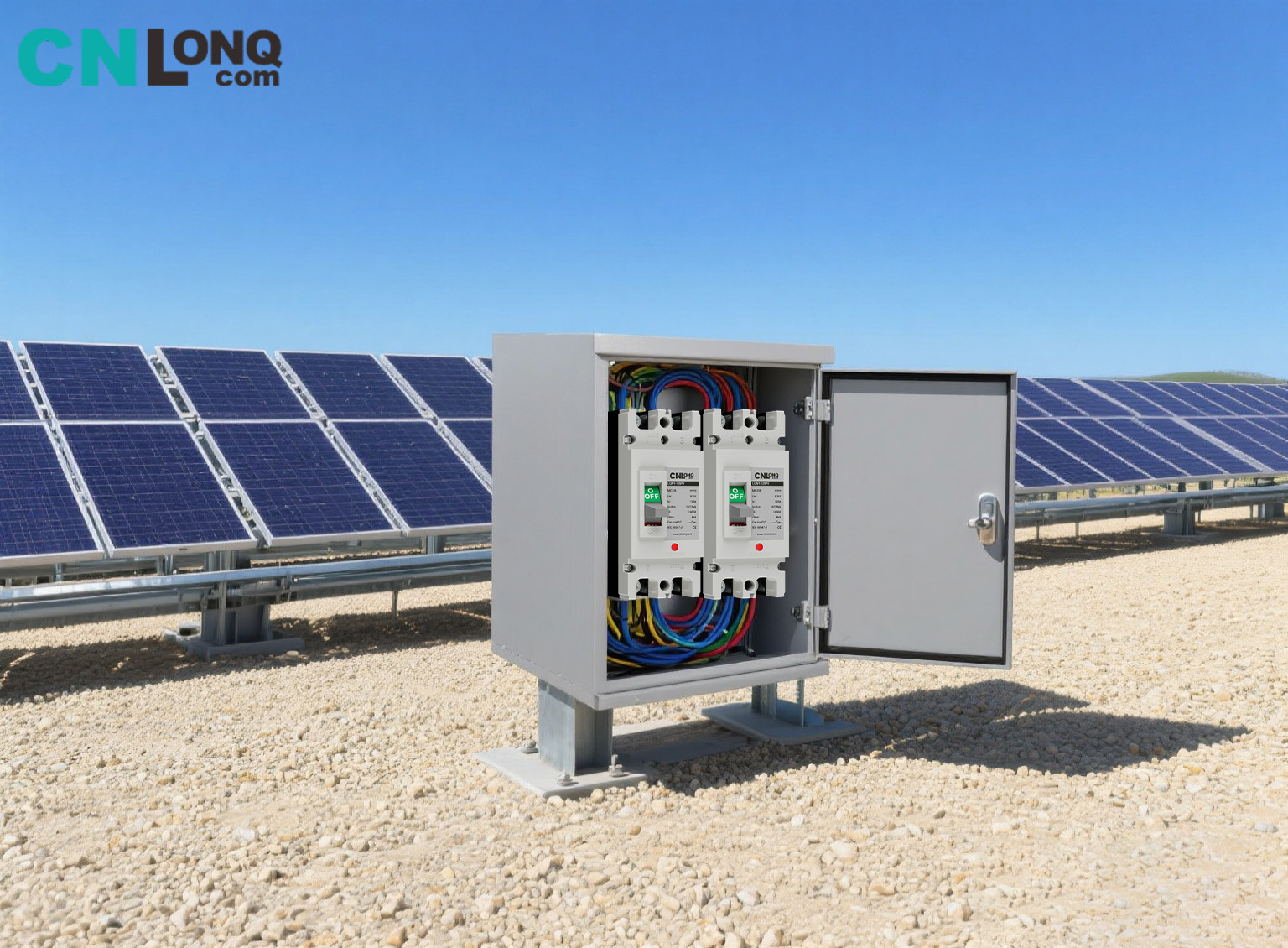

Im neuen Energiesektor kommt ihnen eine ebenso entscheidende Rolle zu. In PV-Systemen werden MCCBs in Anschlusskästen und auf der Wechselrichterseite installiert, um die Ausgangsstromkreise von PV-Arrays zu schützen; In Energiespeichersystemen schützen sie Batteriekreise, verhindern Sicherheitsrisiken wie Überladung und Kurzschlüsse von Batterien und bieten Schutz für die Anwendung sauberer Energie.

Selbst in zivilen Hochleistungsszenarien wie Villen und großen Wohnhäusern können MCCBs leistungsstarke Haushaltsgeräte wie zentrale Klimaanlagen, elektrische Warmwasserbereiter und Wasseraufbereitungssysteme für das ganze Haus zuverlässig schützen und so das Problem des unzureichenden Nennstroms in gewöhnlichen MCBs lösen.

V. Kernvorteile: Warum sind MCCBs die „bevorzugte Wahl“?

Im Vergleich zu anderen Schutzgeräten haben MCCBs deutliche Vorteile – ein wesentlicher Grund für ihre weit verbreitete Anwendung.

Ein großes Highlight ist die starke Anpassungsfähigkeit an die Umwelt. Das hochfeste, isolierte Kunststoffgehäuse hält rauen Umgebungen wie hohen Temperaturen, niedrigen Temperaturen, Feuchtigkeit und UV-Strahlung stand. Ob in PV-Kraftwerken im Freien oder in Verteilerräumen im Keller – MCCBs können stabil arbeiten und altern oder fallen aufgrund von Umwelteinflüssen seltener aus.

Hohe Zuverlässigkeit spiegelt sich in der Präzision der Kernkomponenten wider. Wichtige Teile wie Auslöseeinheiten sorgen für eine stabile Genauigkeit, und das Risiko einer Fehlbedienung oder eines Schutzversagens bei Langzeitgebrauch ist gering, sodass die Stromkreissicherheit kontinuierlich geschützt ist.

Einfache Bedienung und Wartung senken die Einsatzschwelle. Mit ihrer kompakten Struktur und moderaten Größe können MCCBs ohne komplexe Werkzeuge während der Installation direkt in verschiedene Stromverteilungsgeräte integriert werden. Für die tägliche Wartung sind lediglich regelmäßige Kontrollen auf Gehäuseschäden oder lockere Verkabelung sowie ein jährlicher manueller Test der „Auslösetaste“ erforderlich – ein häufiger Komponentenaustausch ist nicht erforderlich, was die Betriebs- und Wartungskosten erheblich senkt.

Darüber hinaus ermöglicht die gute Erweiterbarkeit, dass MCCBs sich an intelligente Bedürfnisse anpassen können. Durch das Hinzufügen von Hilfskontakten und Alarmmodulen können Funktionen wie Fernüberwachung und Fehleralarmierung realisiert werden, die den Anforderungen eines intelligenten Managements in modernen Energieverteilungssystemen gerecht werden.

VI. Nutzung und Wartung: Sicherstellen, dass der „Guardian“ langfristig funktioniert

Um sicherzustellen, dass MCCBs langfristig eine stabile Leistung erbringen, sind eine standardisierte Nutzung und regelmäßige Wartung unerlässlich.

Es ist eine strikte Einhaltung der Installationsstandards erforderlich. Bei der Verkabelung müssen die Klemmen festgezogen werden, um eine Überhitzung durch schlechten Kontakt zu vermeiden. Stromführende Leitungen, Neutralleiter und Erdungsleitungen müssen korrekt angeschlossen sein. Eine Umkehrung der Polarität kann dazu führen, dass die Schutzfunktion unwirksam wird und potenzielle Sicherheitsrisiken entstehen.

Die tägliche Wartung sollte nicht vernachlässigt werden. Es wird empfohlen, das Gehäuse vierteljährlich auf Beschädigungen, Risse und lose Anschlüsse zu prüfen. Drücken Sie jedes Jahr manuell die „Auslösetaste“, um zu testen, ob die Schutzfunktion normal funktioniert. Wenn die Taste keine Auslösung auslöst, ist eine rechtzeitige Inspektion oder ein Austausch erforderlich.

Gleichzeitig müssen Austauschtabus beachtet werden: Nach einer fehlerbedingten Auslösung darf der Leistungsschalter nicht blind zurückgesetzt werden. Ermitteln Sie zunächst die Fehlerursache (z. B. überlastete Geräte oder Kurzschlussstellen in der Leitung) und setzen Sie den Fehler erst zurück, wenn der Fehler behoben ist. Wenn der Leistungsschalter wiederholt auslöst oder das Gehäuse beschädigt ist, sollte er umgehend ausgetauscht werden, auch wenn kein offensichtlicher äußerer Schaden vorliegt – „Fehlbedienung“ ist nicht zulässig, da dies aufgrund der Alterung der Ausrüstung zu Sicherheitsunfällen führen kann.

Von der Grundstruktur bis zu den Kernfunktionen, von der Parameterauswahl bis zur praktischen Anwendung bilden MCCBs eine solide „Sicherheitsbarriere“ für Niederspannungs-Stromverteilungssysteme. Wenn Sie sie richtig verstehen und anwenden, können Sie die Sicherheit des Stromkreises besser gewährleisten und den stabilen Betrieb der Produktion und des täglichen Lebens nachhaltig unterstützen.
