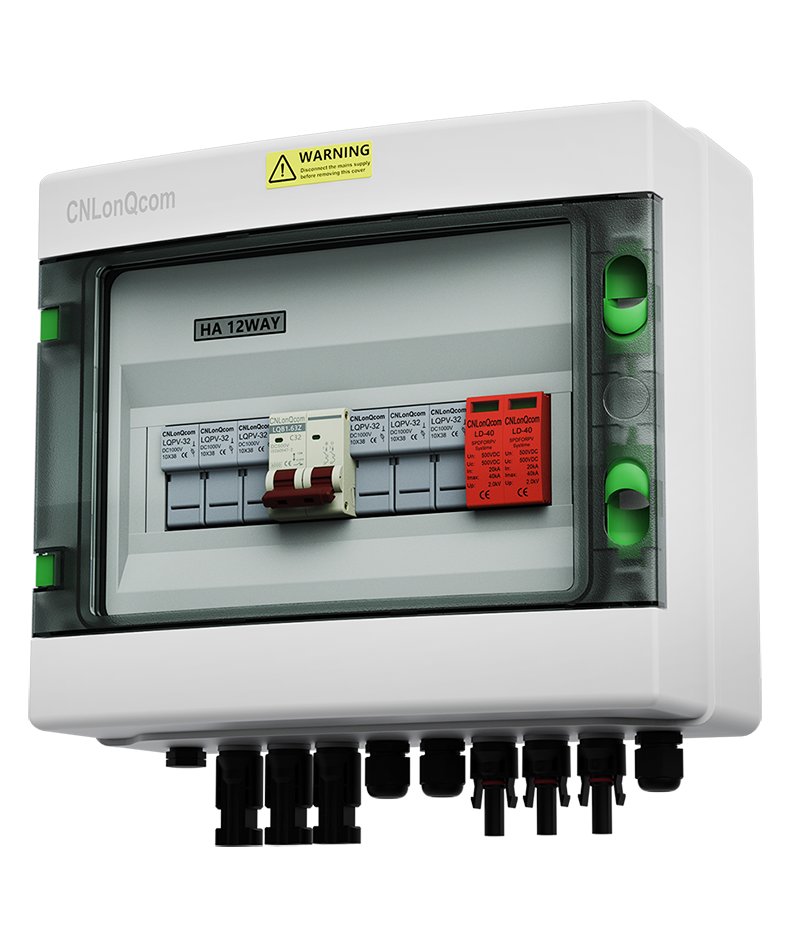

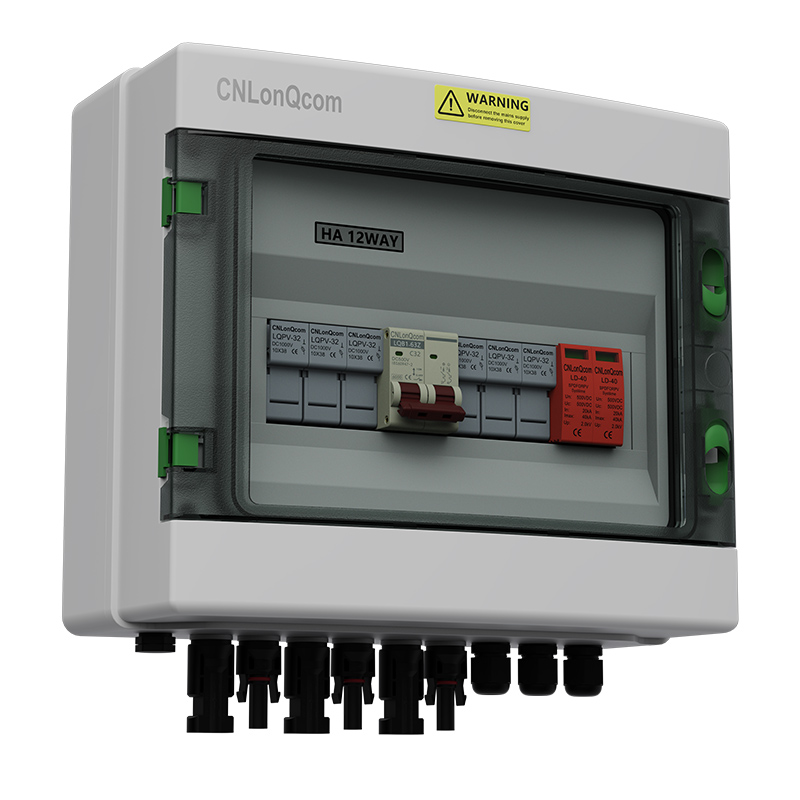

PV Combiner Box 3 in 1 Out DC500V
CNLONQCOM IP65 PV Combiner Box 3 in 1 Out DC500V/600V/800 V mit Leistungsschalter und Schleifblitzschutz und Sicherung für Solarpanel DC -Systeme im Freien, Wohnmobile, Häuser, Boote, Boote
● Nennspannung: DC500V/600V/800 V
● Nennstrom: 6/10/16/20/25/32/40/50/63a
● String: 3in 1out
● Maximaler Eingangsstrom pro Zeichenfolge: 6/10/16/20/25/30a
● Maximaler Ausgangsstrom pro Zeichenfolge: 6/10/16/20/25/32/40/50/63a
● Stecker: MC-4 oder PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Wohnmaterial: PC+ABS
● Zertifikat: CE, IP65, ROHS, ISO9001
Modell:LQX 3/1B.12H DC500V/600V/800V
Anfrage absenden
Produktbeschreibung
| Technische Daten | |||
| Modell | LQX H3/1B.12 DC500V/600V/800V | ||
| Typ | MCB und SPD und Sicherung | ||
| Saite | 3 in 2 out | ||
| Nennspannung UE (V) | DC500/600/800 | ||
| Maximaler Eingangsstrom pro String (a) | 10.06.15.20.20.55. Optional | ||
| Maximaler Ausgangsstrom pro String (a) | 16.02.20/25/32/40/50/63/80/100/125 Optional | ||
| Qualitätszertifikat | CE 、 ISO9001 、 ROHS 、 IP65 、 TUV | ||
| Standard | IEC60947-2 、 IEC61643-1 、 IEC60269-6 | ||
| Miniatur -Leistungsschalter (MCB) | Schleifschutz (SPD) | ||
| Rahmengrad bewertet Strom (a) | 63/125 | In (20.08.20) US (Ka) | 20 |
| Bewertungsstrom in (a) | 16.02.20/25/32/40/50/63/80/100/125 Optional | IMAX (8/20) US (KA) | 40 |
| Nennspannung UE (V) | DC500/600V/800V | Nennspannung UE (V) | DC500/600V/800V |
| Nennisolationsspannung UI (V) | DC1000 | Spannungsschutzniveau (KV) | 2.0/2.5 |
| Impulsspannungsspannung UIMP (KV) standhalten | 4 | Stangen | 2p |
| Aufnahme von Kapazität in ICU (KA) | 6 | Wohnmaterial | Pa |
| Runbreaking -Kapazität LCS (LCU) | 75% | Chip -Dicke (MM) | 6 |
| Kurventyp | C | SICHERUNG | |
| Stangen | 2 | Bewertungsstrom in (a) | 10.06.15.20.20.55. Optional |
| Kabelmodus | Keine Polarität, oben in und unten oder unten in und ober | Nennspannung UE (V) | DC1000 |
| Wohnmaterial | Pa | Stangen | 2p |
| Leitermaterial | Kupfer | Sicherungsgröße (mm) | 10*38 |
| Mechanisches Leben (Maxtimes) | 20000 | Wohnmaterial | Pa |
| Elektrisches Leben (Maxtezeit) | 6000 | Umfeld | |
| Vorinstalliertes PV-Kabel | Betriebstemperatur | -25 ℃ bis +60 ℃ | |
| Kabeldurchmesser | 4 ~ 25 mm | Luftfeuchtigkeit | ≤ 95% |
| Maximale Spannung (v) | 1000 ~ 2000 | Höhe | 2000m |
| Maximaler Strom (a) | 10 ~ 200 | Installation | Wandmontage |
| Gehäuse | |||
| Material | PC+ABS | ||
| Schutzniveau | IP65 | ||
| Aufprallschutzniveau | IK10 | ||
| Eingangs- oder Ausgangsanschluss | PG- oder PV -Anschlüsse | ||

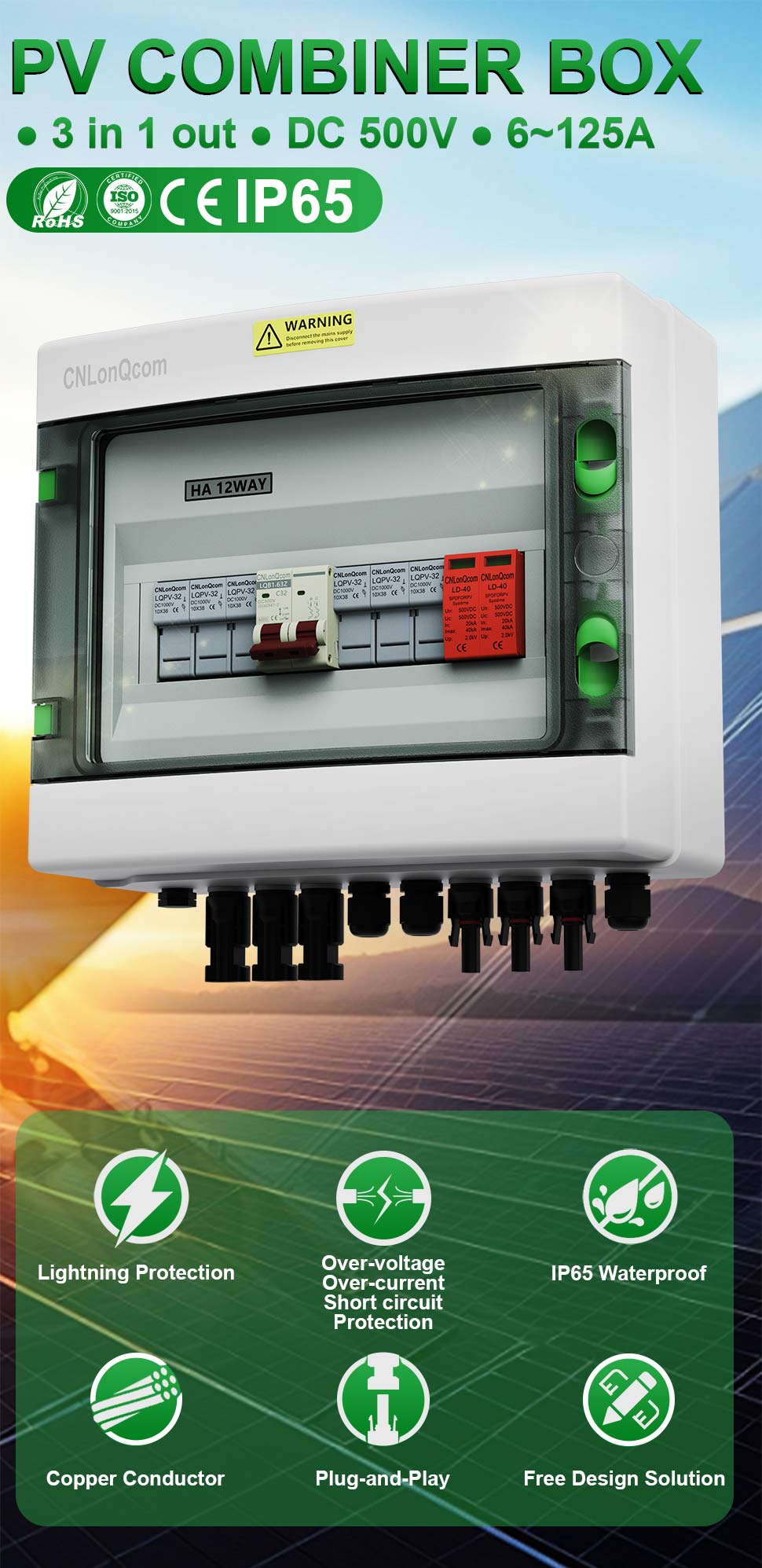

IP65
-
Blitzschutz
-
Überspannung
Überstromig
Kurzschluss
Schutz -
IP65 wasserdicht
-
Kupferleiter
-
Plug-and-Play
-
Kostenlose Designlösung

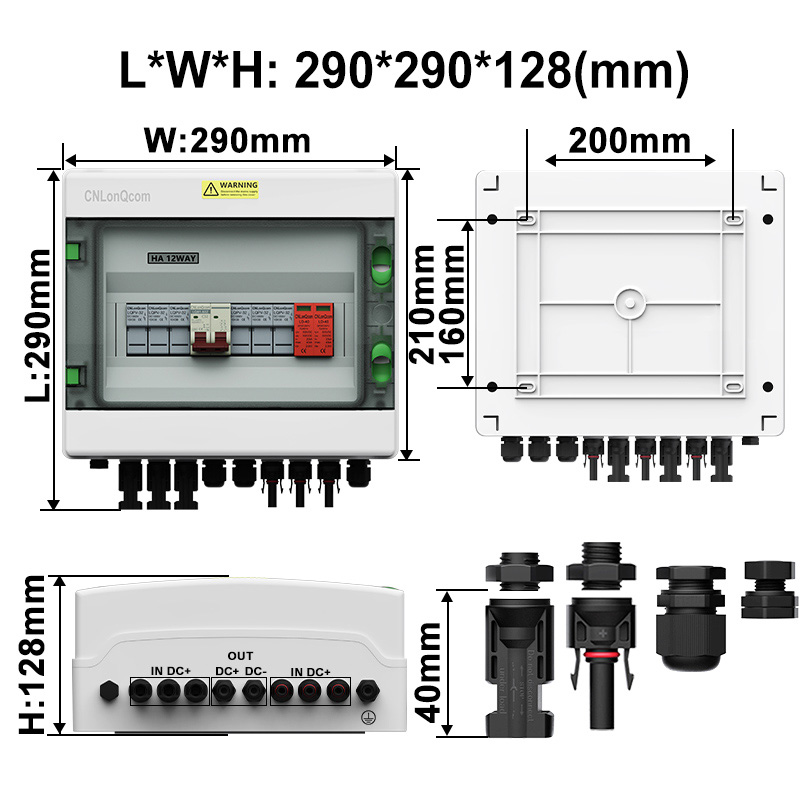

GRÖSSE
L*W*H: 290*290*128 (mm)
Mechanisch verbessertes Crimp -Prozess aus Seelenfrieden
Tipp:
①Installation von MC-4-Anschlüssen verfügt über vorinstallierte Kabel.
PG -Anschlüsse haben keine
②Pre-verbundenes Kabel standversand gemäß dem Nennstromdurchmesser
4 ~ 20 mm2Änderung oder gemäß den Kundenanforderungen
Feste Verpackung
Garantieersatz für beschädigte Waren garantieren

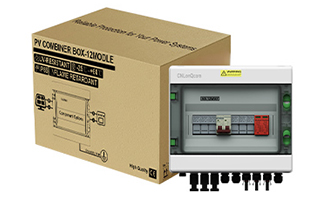

1Produkt in Innenbox
5-lag-Wellblech besonders hart
2Außenbox
5-lag-Wellblech besonders hart
3Lieferung
Schneller Versand
| Modell | Saite | Innenkiste (PCS/cm) |
Außenbox (cm) |
Qty (PCs) |
G.W. (KGS) |
| LQX 3/2B.12 DC500V | 3 in 1 out | 1/31*31*17 | 58*33,5*33,5 | 3 | 10.3 |
Voll zertifiziert
Hersteller von Markenquellen mit hoher Qualität und niedrigem Preis
-
ISO:20224q20298ros
-
MCB:OP221014.WLNCO77
-
SPD:OP221014.WLNC076
-
KASTEN:ZRC2312055XY-LVD-C1
-
SICHERUNG:OP221014.WLNCO75
-
Anschluss:SP1001GZ2204569
Tipp: Kontaktieren Sie uns für weitere Zertifikate
AGTION und Kabel
Installation
-
1.Perforation
Löcher in der Wand mit einem Bohrer schneiden und Einfügen von Expansionsrohre.
-
2. Wandmontage
Montieren Sie die Schachtel mit Schrauben an die Wand durch diese vier Löcher.

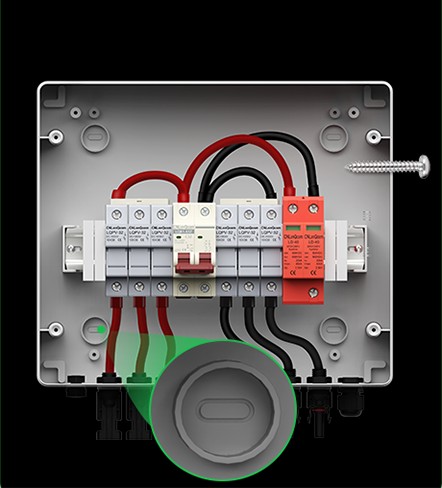

3 in 1 Ausgangsverdrahtung

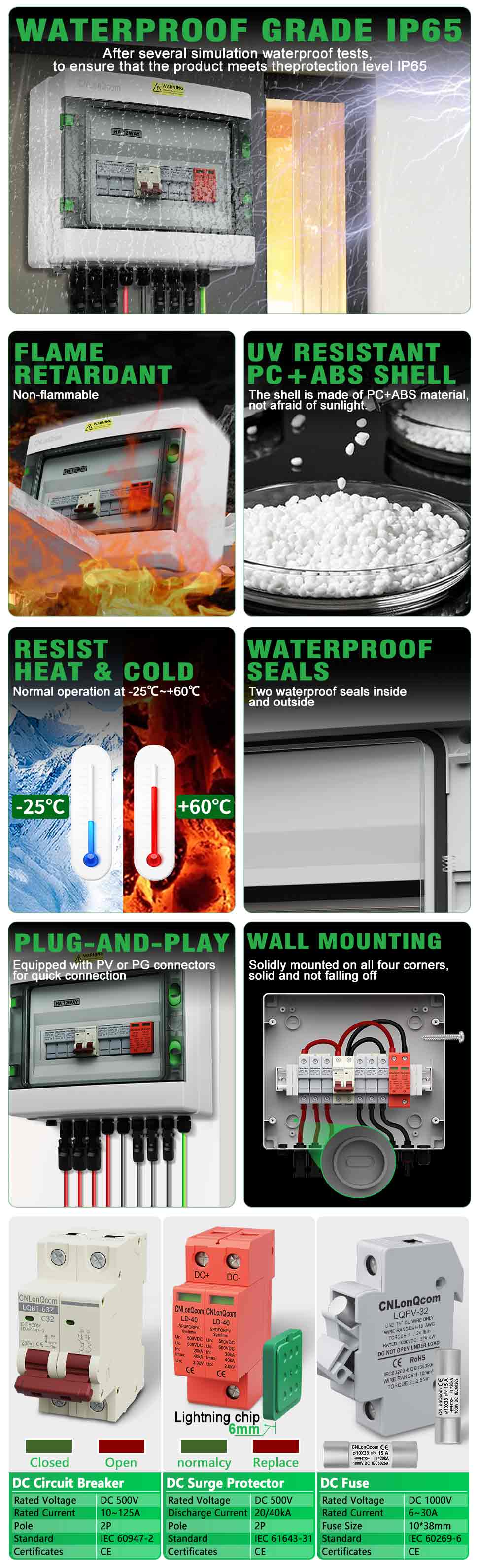

Produktdetails
Wasserdichte Grade IP65
Nach mehreren wasserdichten Simulationstests,
Um sicherzustellen, dass das Produkt den Protection Level IP65 erfüllt
-

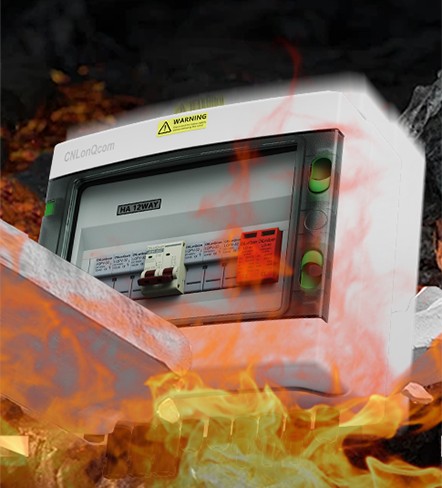

FLAMME
RepräsentantNicht entzündlich
-
UV resistent
PC+ABS -ShellDie Schale besteht aus PC+ABS -Material,
Keine Angst vor Sonnenlicht. -
WIDERSTEHEN
Hitze & kaltNormaler Betrieb bei -25 ° C ~+60 ° C
-
WASSERDICHT
SiegelZwei wasserdichte Dichtungen im Inneren
und draußen -
Plug-and-Play
Ausgestattet mit PV- oder PG -Anschlüssen
Für schnelle Verbindung -

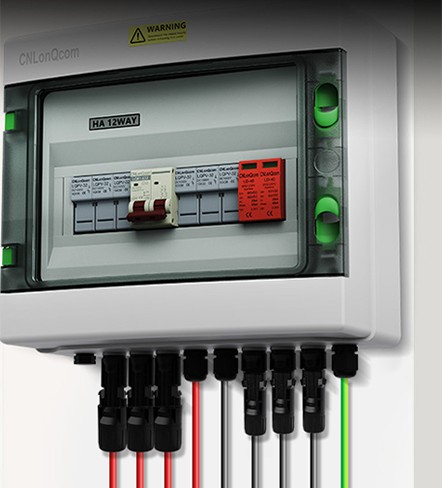

Wandmontage
Fest an allen vier Ecken montiert,
solide und nicht abfallen
-

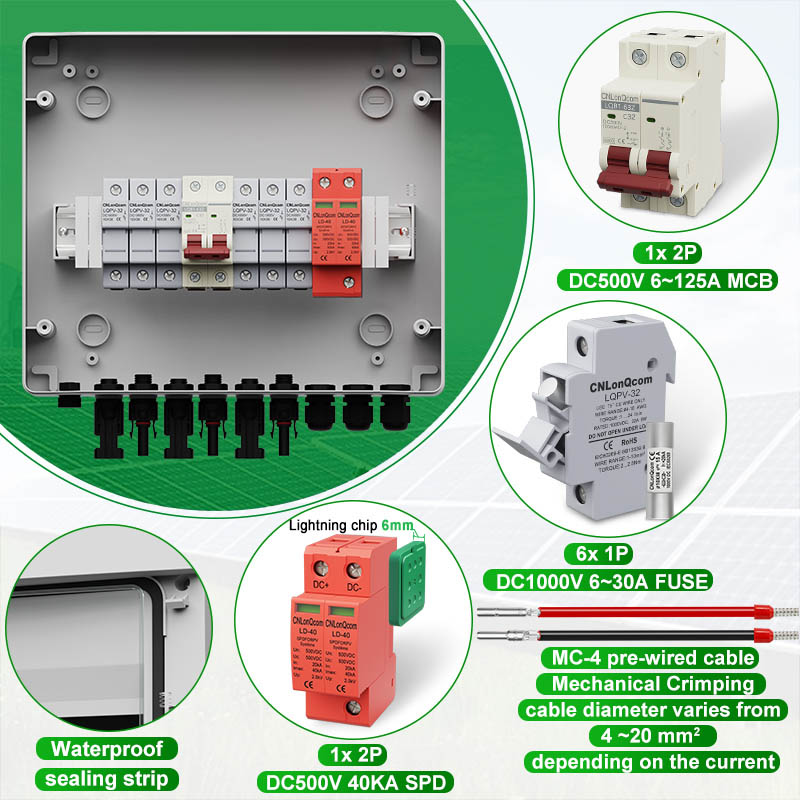

DC -Leistungsschalter
Nennspannung DC 500V Bewertungsstrom 10 ~ 125a Pole 2p Standard IEC 60947-2 Zertifikate Ce -
DC Surge Protector
Nennspannung DC 500V Entladungsstrom 20 / 40ka Pole 2p Standard IEC 61643-31 Zertifikate Ce -
DC Sicherung
Nennspannung DC 1000V Bewertungsstrom 6-30a Sicherungsgröße 10*38 mm Standard IEC 60269-6 Zertifikate Ce

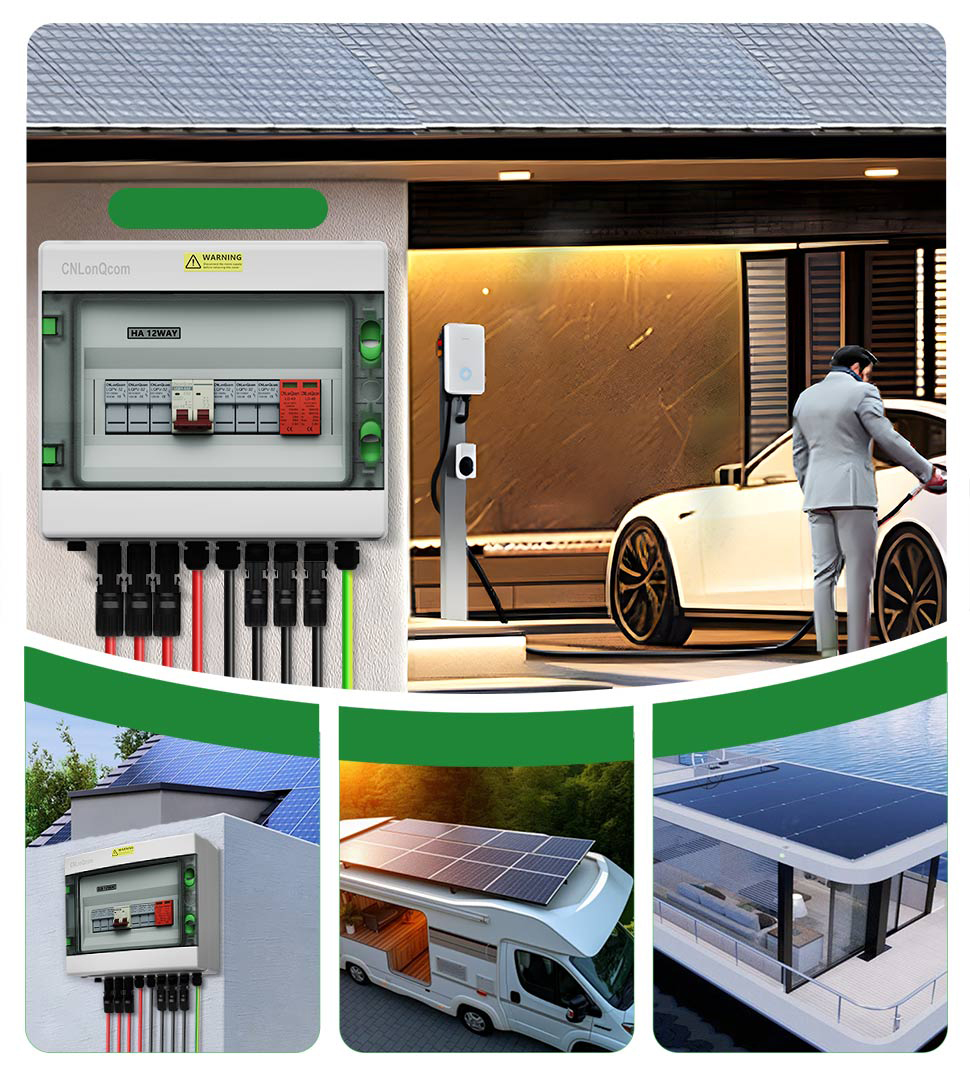

Anwendungsszenairi10
CNLONQCOMs HA -Serie Plastic PV Combiner Box 3 in 1 Out DC500V verfügt über eine PC+ABS -Wasserdichte mit versiegeltem Konstruktion, Überlastschutz, Kurzschlussschutz, Überspannungsschutz, Staub, Feuchtigkeit und Blitzschutz.
Die internen Komponenten der HA -Serie -Plastik -PV -Kombinationsbox 3 in 1 Out DC500V/600V/800 V sind 2p MCB, 2p SPD und 2p -Sicherung, die aus PA -Schale bestehen.
SPD -Module und Sicherungskerne können schnell ersetzt werden, ohne die Abdeckung zu entfernen, wenn sie beschädigt sind.
CNLONQCOMs HA-Serie Plastic PV Combiner Box 3 in 1 Out DC500V/600V/800 V werden hauptsächlich zum Schutz von PV-Systemen verwendet und häufig in systemen oder grid-verbundenen Systemen verwendet. Wie PV -Panels, Wohnmobil, Boot, PV im Freien, Haushalt usw.
PV Combiner Box 3 in 1 Out DC500V/600V/800 V schützt Wechselrichter und Sonnenkollektoren effektiv vor Schäden und sendet vom Feuer.
