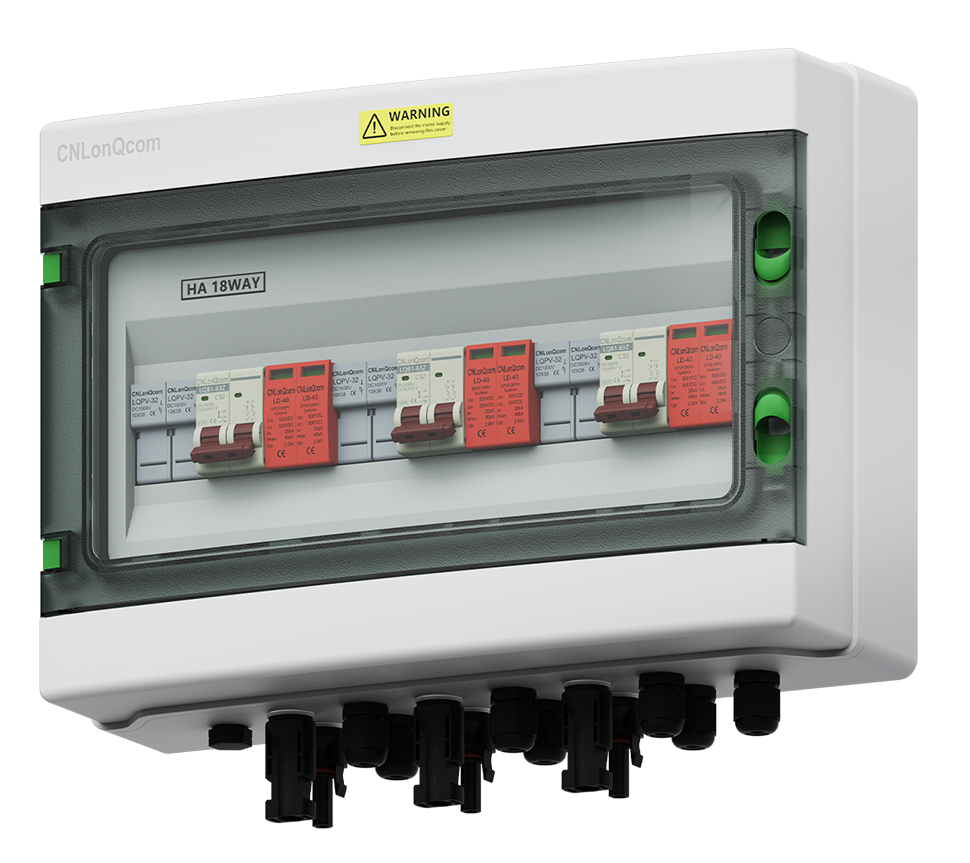

PV Combiner Box 3 in 3 Out DC500V

CNLONQCOM IP65 PV Combiner Box 3 in 3 Out DC500V/600V/800 V mit Leistungsschalter und Schleifblitzschutz und Sicherung für Solarpanel DC -Systeme im Freien, Wohnmobile, Häuser, Boote, Boote
● Nennspannung: DC500V/600V/800 V
● Nennstrom: 6/10/16/20/25/32/40/50/63a
● String: 3in 3out
● Maximaler Eingangsstrom pro Zeichenfolge: 6/10/16/20/25/30a
● Maximaler Ausgangsstrom pro Zeichenfolge: 6/10/16/20/25/32/40/50/63a
● Stecker: MC-4 oder PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Wohnmaterial: PC+ABS
● Zertifikat: CE, IP65, ROHS, ISO9001

Modell:LQX H3/3B.18 DC500V/600V/800V

Anfrage absenden

Produktbeschreibung

Technische Daten
Modell	LQX H3/3B.18 DC500V/600V/800V
Typ	MCB und SPD und Sicherung
Saite	3 in 3 aus
Nennspannung UE (V)	DC500/600/800
Maximaler Eingangsstrom pro String (a)	15/20/25/30 Optional
Maximaler Ausgangsstrom pro String (a)	32/40/50/63 Optional
Qualitätszertifikat	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
Standard	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniatur -Leistungsschalter (MCB)		Schleifschutz (SPD)
Rahmengrad bewertet Strom (a)	63	In (20.08.20) US (Ka)	20
Bewertungsstrom in (a)	32/40/50/63 Optional	IMAX (8/20) US (KA)	40
Nennspannung UE (V)	DC500/600/800	Nennspannung UE (V)	DC500/600/800
Nennisolationsspannung UI (V)	DC1000	Spannungsschutzniveau (KV)	2.0/2.5
Impulsspannungsspannung UIMP (KV) standhalten	4	Stangen	2p
Aufnahme von Kapazität in ICU (KA)	6	Wohnmaterial	Pa
Runbreaking -Kapazität LCS (LCU)	75%	Chip -Dicke (MM)	6
Kurventyp	C	SICHERUNG
Stangen	2	Bewertungsstrom in (a)	15/20/25/30 Optional
Kabelmodus	Keine Polarität, oben in und unten oder unten in und ober	Nennspannung UE (V)	DC1000
Wohnmaterial	Pa	Stangen	2p
Leitermaterial	Kupfer	Sicherungsgröße (mm)	10*38
Mechanisches Leben (Maxtimes)	20000	Wohnmaterial	Pa
Elektrisches Leben (Maxtezeit)	6000	Umfeld
Vorinstalliertes PV-Kabel		Betriebstemperatur	-25 ℃ bis +60 ℃
Kabeldurchmesser	4 ~ 25 mm	Luftfeuchtigkeit	≤ 95%
Maximale Spannung (v)	1000 ~ 2000	Höhe	2000m
Maximaler Strom (a)	10 ~ 200	Installation	Wandmontage
Gehäuse
Material	PC+ABS
Schutzniveau	IP65
Aufprallschutzniveau	IK10
Eingangs- oder Ausgangsanschluss	PG- oder PV -Anschlüsse

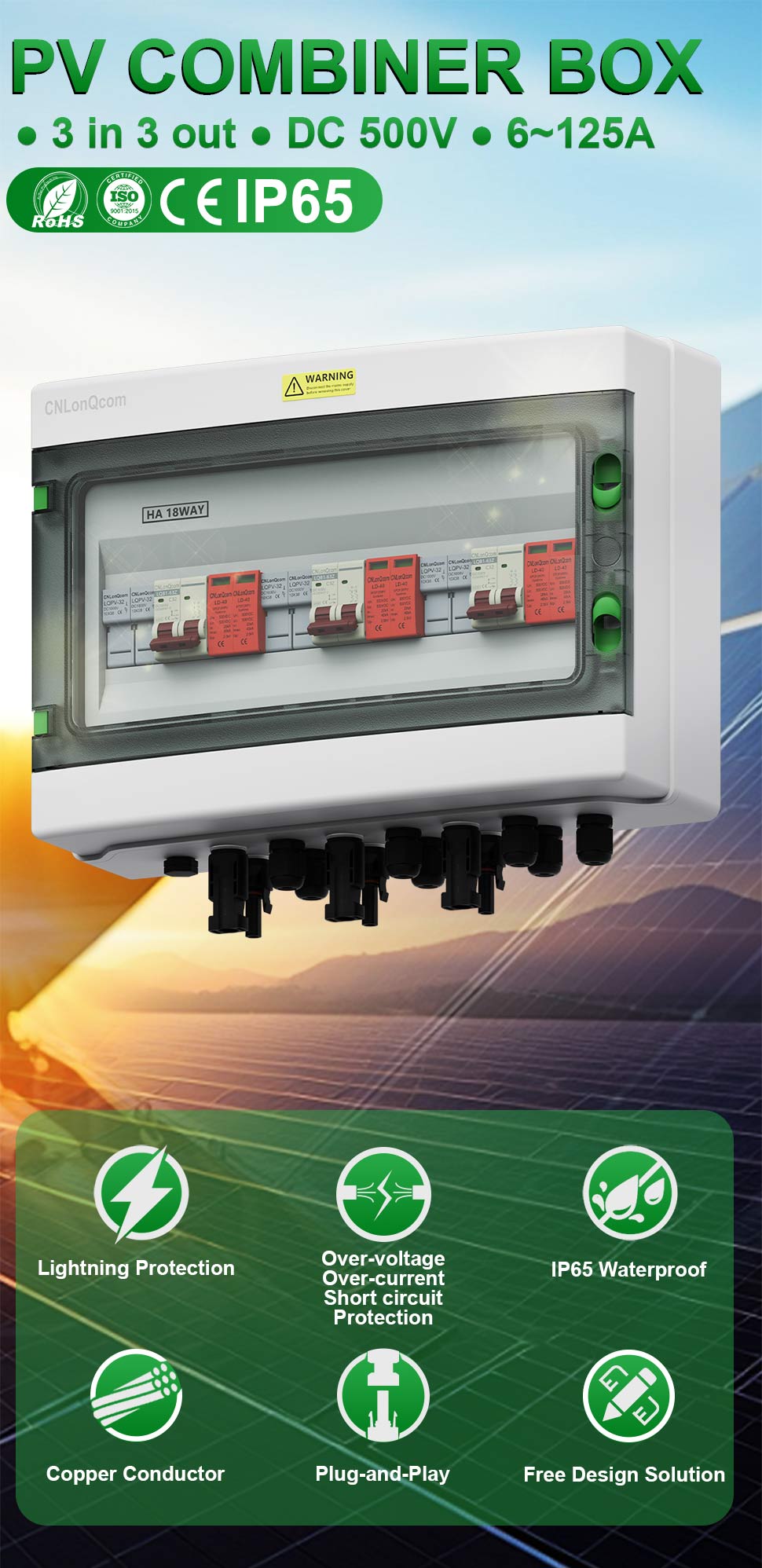

PV Combiner Box

● 3 in 3 aus ● DC 500 V/600 V/800 V ● 6 ~ 125A

IP65

Blitzschutz
Überspannung
Überstromig
Kurzschluss
Schutz
IP65 wasserdicht
Kupferleiter
Plug-and-Play
Kostenlose Designlösung

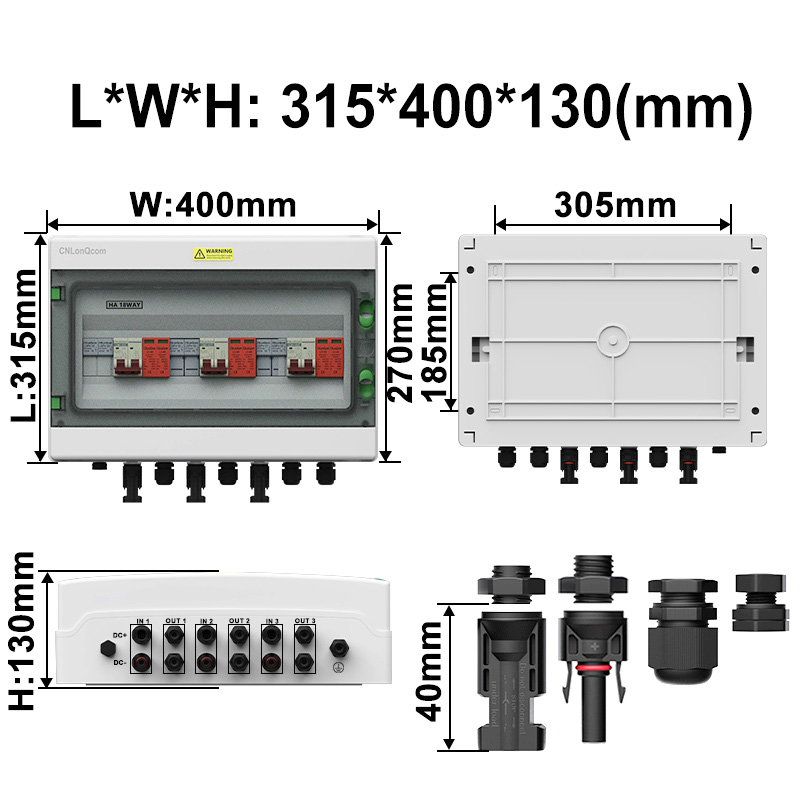

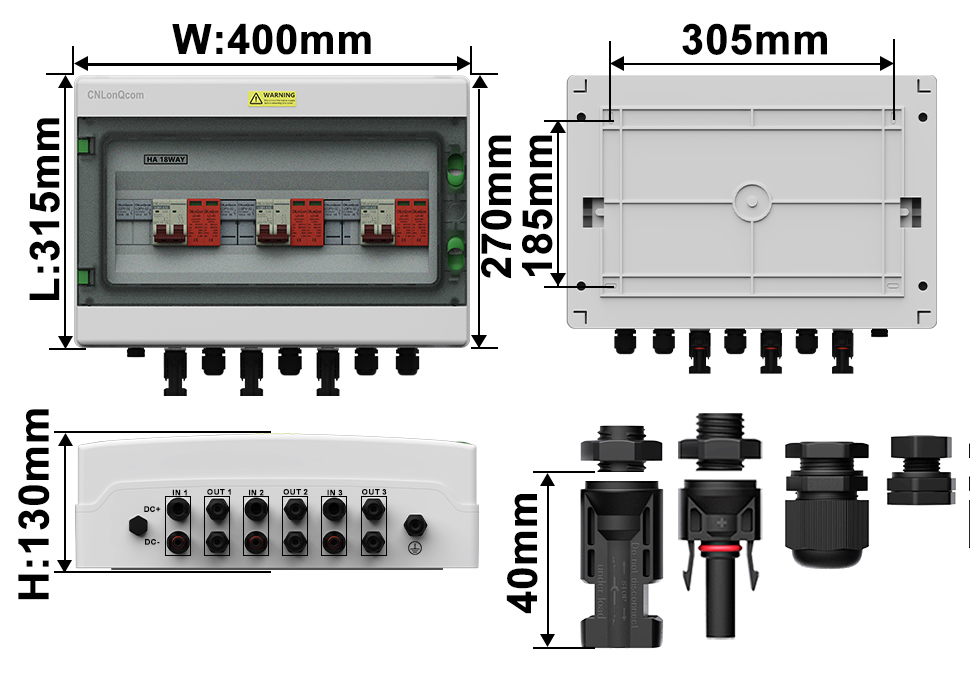

GRÖSSE

LWH: 315400130 (mm)

Mechanisch verbessertes Crimp -Prozess aus Seelenfrieden

Tipp:
①Installation von MC-4-Anschlüssen verfügt über vorinstallierte Kabel. PG -Anschlüsse haben keine
②Pre-verbundenes Kabel standversand gemäß dem Nennstromdurchmesser 4 ~ 20 mm²Änderung oder gemäß den Kundenanforderungen

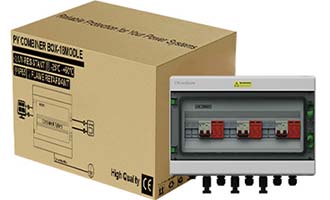

Feste Verpackung

1Produkt in Innenbox

5-lag-Wellblech besonders hart

2Außenbox

5-lag-Wellblech besonders hart

3Lieferung

Schneller Versand

Modell	Saite	Innenkiste (PCS/cm)	Außenbox (cm)	Qty (PCs)	G.W. (KGS)
LQX 3/2B.18 DC500V	3 in 3 aus	1/4234,517,5	453657	3	15

Voll zertifiziert

Hersteller von Markenquellen mit hoher Qualität und niedrigem Preis

ISO:20224q20298ros
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
KASTEN:ZRC2312055XY-LVD-C1
SICHERUNG:OP221014.WLNCO75
Anschluss:SP1001GZ2204569

Tipp: Kontaktieren Sie uns für weitere Zertifikate

AGTION und Kabel

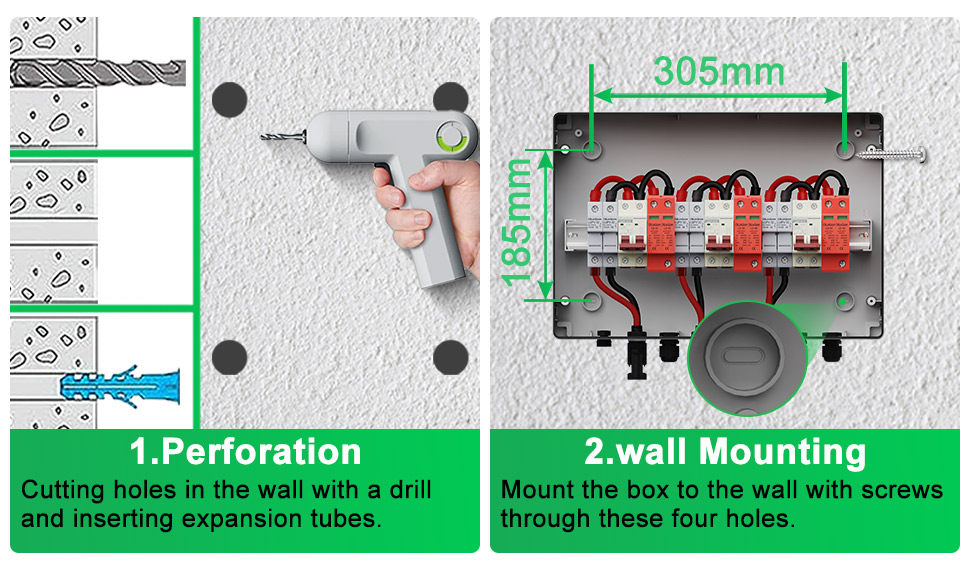

Installation

1.Perforation

Löcher in der Wand mit einem Bohrer schneiden und Einfügen von Expansionsrohre.

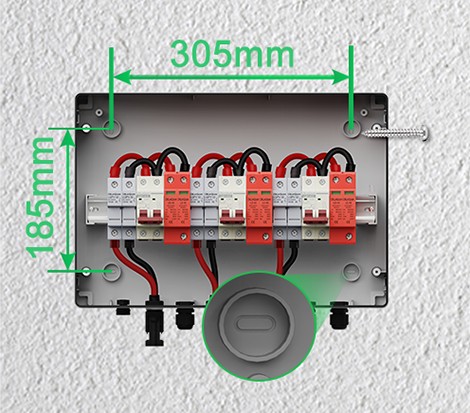

2. Wandmontage

Montieren Sie die Schachtel mit Schrauben an die Wand durch diese vier Löcher.

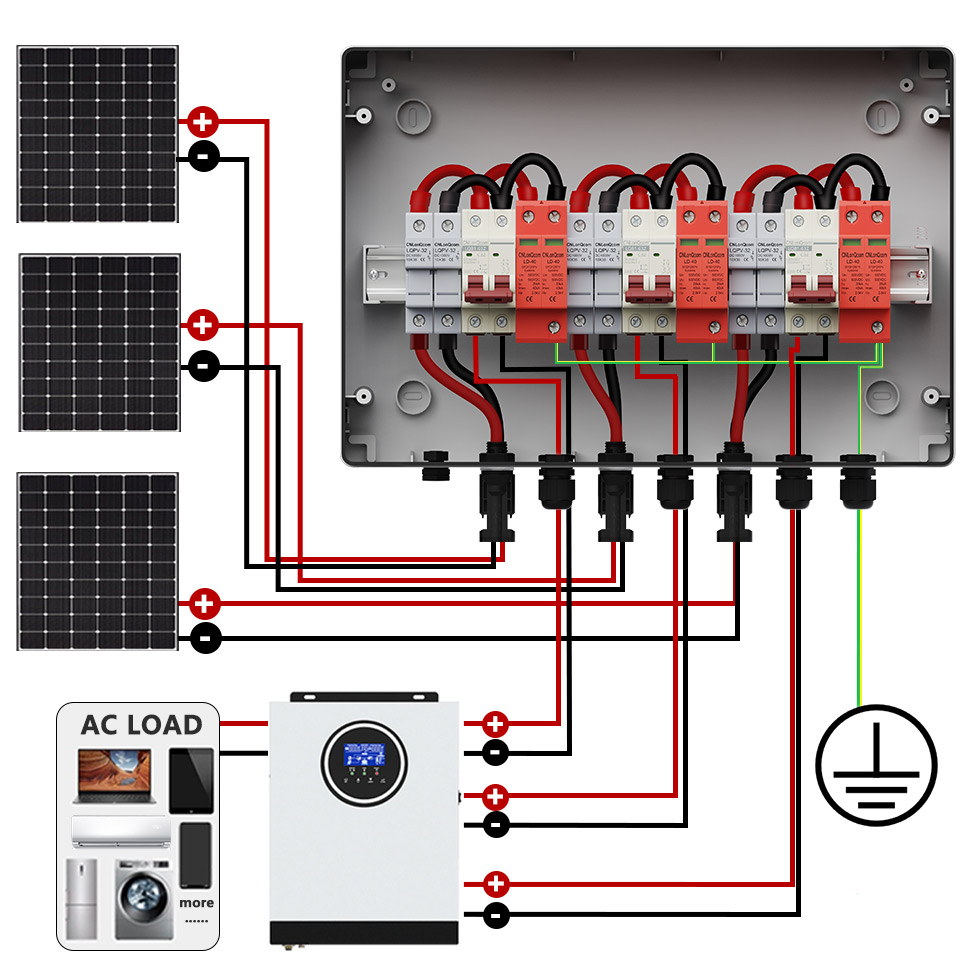

3 in 3 Ausgänge

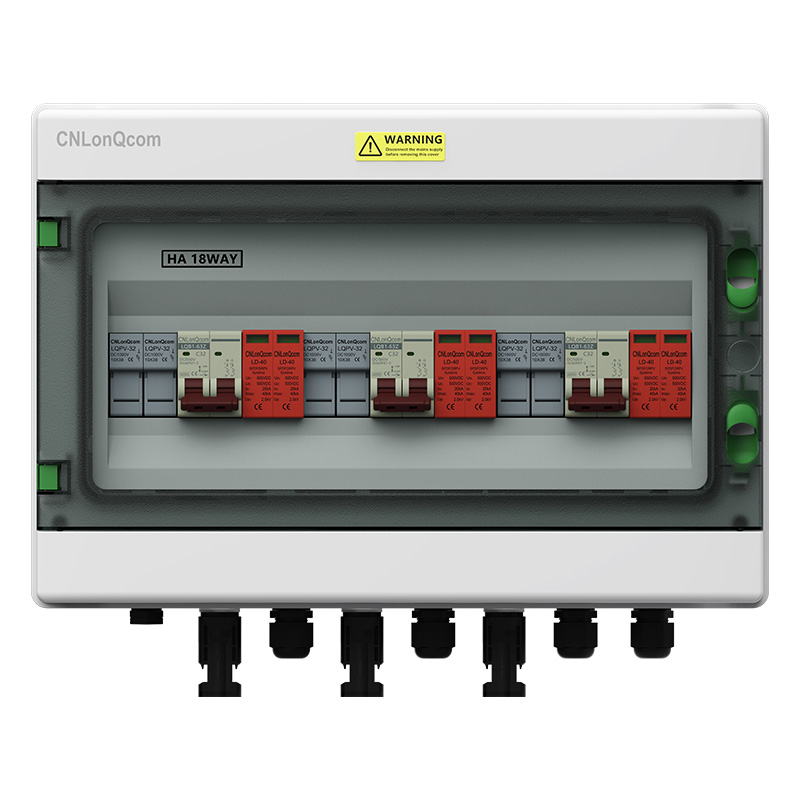

Produktdetails

Wasserdichte Grade IP65

Nach mehreren wasserdichten Simulationstests,
Um sicherzustellen, dass das Produkt den Protection Level IP65 erfüllt

FLAMME
Repräsentant

Nicht entzündlich
UV resistent
PC+ABS -Shell

Die Schale besteht aus PC+ABS -Material,
Keine Angst vor Sonnenlicht.
WIDERSTEHEN
Hitze & kalt

Normaler Betrieb bei -25 ° C ~+60 ° C
WASSERDICHT
Siegel

Zwei wasserdichte Dichtungen im Inneren
und draußen
Plug-and-Play

Ausgestattet mit PV- oder PG -Anschlüssen
Für schnelle Verbindung
Wandmontage

Fest an allen vier Ecken montiert,
solide und nicht abfallen

DC -Leistungsschalter

Nennspannung	DC 500V
Bewertungsstrom	10 ~ 125a
Pole	3x2p
Standard	IEC 60947-2
Zertifikate	Ce

DC Surge Protector

Nennspannung	DC 500V
Entladungsstrom	20 / 40ka
Pole	3x2p
Standard	IEC 61643-31
Zertifikate	Ce

DC Sicherung

Nennspannung	DC 1000V
Bewertungsstrom	6-30a
Sicherungsgröße	10*38 mm
Standard	IEC 60269-6
Zertifikate	Ce

Anwendungsszenairi10

CNLONQCOMs HA -Serie Plastic PV Combiner Box 3 in 3 Out DC500V verfügt über einen PC+ABS -wasserdicht mit versiegelten Konstruktion, Überlastschutz, Kurzschlussschutz, Überspannungsschutz, Staub, Feuchtigkeit und Blitzschutz.

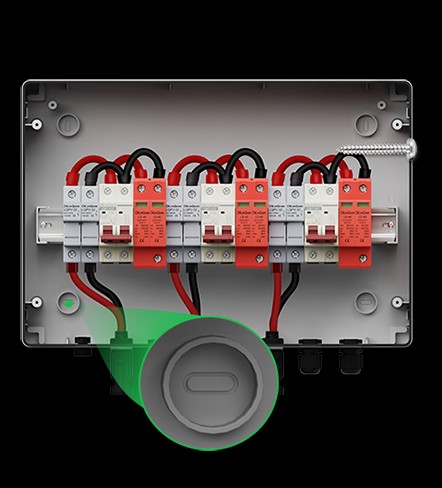

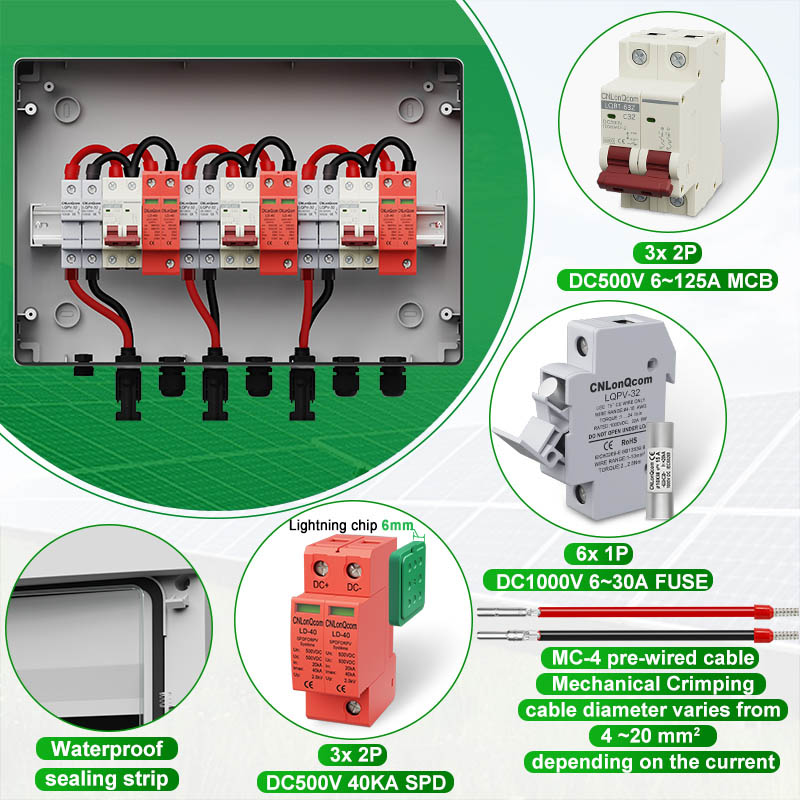

Die internen Komponenten der HA -Serie -Plastik -PV -Kombinationsbox 3 in 3 Out DC500V/600V/800 V sind 2p MCB, 2p SPD und 2p -Sicherung, die aus PA -Schale bestehen.

SPD -Module und Sicherungskerne können schnell ersetzt werden, ohne die Abdeckung zu entfernen, wenn sie beschädigt sind.

CNLONQCOMs HA-Serie Plastic PV Combiner Box 3 in 3 Out DC500V/600V/800 V werden hauptsächlich zum Schutz von PV-Systemen verwendet und häufig in nicht-netzgebundenen oder gitterverbundenen Systemen verwendet. Wie PV -Panels, Wohnmobil, Boot, PV im Freien, Haushalt usw.

PV Combiner Box 3 in 3 Out DC500V/600V/800 V schützt Wechselrichter und Sonnenkollektoren effektiv vor Schäden und sendet vom Feuer.
