Schubschutz: Die kritische Verteidigungslinie für die elektrische Sicherheit

Einführung

In modernen elektrischen Systemen ist der Überspannungsschutz zu einer unverzichtbaren Sicherheitsmaßnahme geworden. Egal, ob in Wohnunternehmen, industrieller Produktion oder Photovoltaik -Stromerzeugungssysteme, sofortige Spannungsschwankungen können zu schwerwiegenden Folgen führen. In diesem Artikel wird systematisch die Prinzipien, Anwendungen und Auswahlkriterien des Schubschutzes eingeführt, um den Lesern zu helfen, ein umfassendes Verständnis dieser wichtigen Technologie für elektrische Sicherheit zu erlangen.

1. Warum brauchen wir einen Überspannungsschutz?

1.1 Anstiegsgefahren

A Anstieg(oder elektrischer Anstieg) bezieht sich auf eine plötzliche und schwere Schwankung von Spannung oder Strom, die typischerweise von Mikrosekunden bis zu Millisekunden dauert, wobei Spannungen möglicherweise Tausende von Volt erreichen. Diese vorübergehenden Überspannungen stammen hauptsächlich aus:

Blitzschläge: Direkter oder induzierter Blitz

Gitterschwankungen: Stromversetzt, Kurzschlussfehler

Ausrüstungsvorgänge: Startups/Herunterfahren großer Motoren, Transformatorwechsel

1.2 mögliche Risiken

Unbehandelte elektrische Systeme sind mit mehreren Risiken ausgesetzt:

Geräteschäden: Aufschlüsselung elektronischer Komponenten, Isolationsversagen

Datenverlust: Server- und Speichergerätefehler

Produktionsunterbrechungen: Ausfall des industriellen Steuerungssystems

Brandgefahren: Überspannungsbedingte Bögen und Kurzstrecken

1.3 wirtschaftliche Verluste

Statistiken zeigen, dass ungefähr 30% der Fälle von Schäden an elektrischen Geräten schaden, was zu jährlichen wirtschaftlichen Verlusten in Höhe von Milliarden Dollar führt. Der ordnungsgemäße Anstiegsschutz kann diese Risiken erheblich mindern.

2. Wo sollte der Schubschutz installiert werden?

2.1 Schlüsselschutzstandorte

Eine robuste Strategie zum Schutz von Überspannungen verwendet einen abgestuften Ansatz:

Primärschutz (Typ 1)

Ort: Haupteinlass des Hauptverteilungsfelds

Funktion: schützt vor direkten Blitzschlägen und großen Anständen

Typische Parameter: IMAX ≥ 50 ka

Sekundärschutz (Typ 2)

Ort: Unterabverteilung Panels

Funktion: begrenzt die Restspannung und bietet zusätzlichen Schutz

Typische Parameter: IMAX ≥ 20 ka

Tertiärschutz (Typ 3)

Position: Gerät Front-End

Funktion: Liefert Präzisionsschutz für sensible Geräte

Typische Parameter: IMAX ≥ 5ka

2.2 spezielle Anwendungen

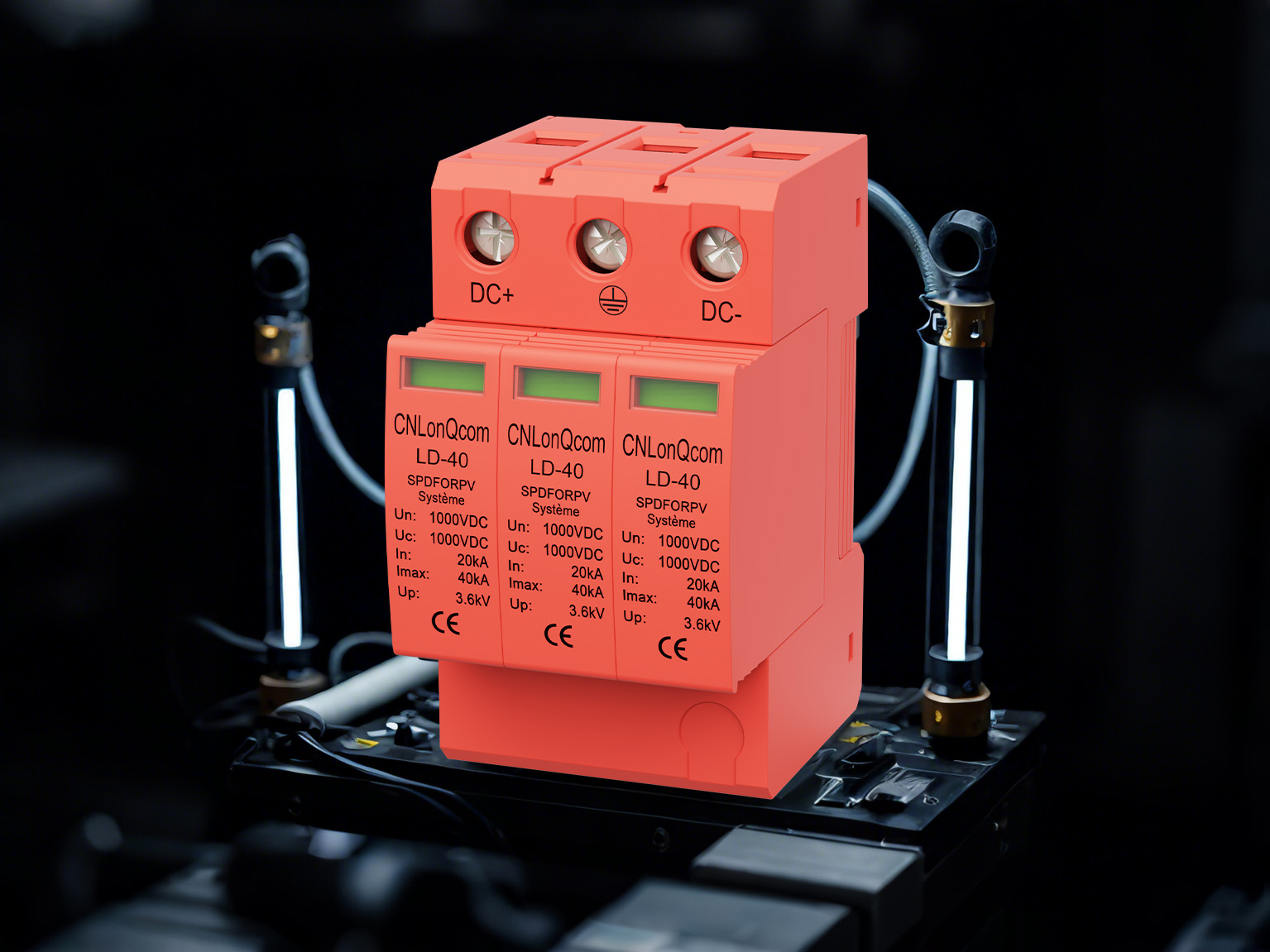

Photovoltaiksysteme: Erforderlich für DC (Module bis Wechselrichter) und Wechselrichter (Wechselrichter zu Raster) Seiten

Rechenzentren: Serverregale, Netzwerkgeräte Frontends

Industriekontrollen: Kritische Geräte wie SPS und Frequenzwandler

3. Was ist ein Surge -Schutzgerät (SPD)?

3.1 Grundkonzept

Ein Überspannungsschutzgerät (Spd) ist eine elektrische Sicherheitsvorrichtung, die vorübergehende Überspannungen begrenzt und Überspannungsströme umgeleitet hat. Zu den wichtigsten technischen Spezifikationen gehören:

Maximale kontinuierliche Betriebsspannung (UC)

Nenner Entladungsstrom (in)

Maximaler Entladungsstrom (IMAX)

Spannungsschutzniveau (nach oben)

3.2 Haupttypen

Type Schutzziel Typische Anwendungsantwortzeit

Typ 1 Direct Lightning Building Inlets ≤ 100 ns

Typ 2 induzierte Blitzabverteilungsplatten ≤ 25 ns

Typ 3 Restflächtergeräte endet ≤ 1ns

3.3 Zusätzliche Funktionen

ModernSpdShäufig einschließen:

Ausfallindikatoren (mechanisch oder elektronisch)

Fernüberwachungsschnittstellen

Thermischer Trennschutz

4. Wie funktioniert der Schleifenschutz?

4.1 Basis -Betriebsprinzip

SpdS schützt Systeme durch die folgenden Mechanismen:

Überwachungszustand: Halten Sie während des normalen Betriebs eine hohe Impedanz aufrecht

Ausgelöste Leitung: Schaltet bei der Erkennung von Überspannung schnell auf niedrige Impedanz um

Energieumleitung: Kanäle steigen auf dem Erdungssystem auf Strom.

Wiederherstellung: Kehrt nach dem Anstieg automatisch in den Zustand mit hohem Impedanz zurück

4.2 technische Kernkomponenten

Metalloxidvaristor (MOV)

Material: Halbleiter auf Zinkoxidbasis

Eigenschaften: Spannungsempfindlicher nichtlinearer Widerstand

Vorteile: schnelle Reaktion, Kapazität mit hoher Stromabwicklung

Gas Discharge Tube (GDT)

Struktur: Versiegelte gasgefüllte Kammer

Merkmale: hohe Isolierung, starke Ablenkbarkeit

Anwendung: Hochenergetischer Primärschutz

Transiente Spannungsunterdrückungsdiode (Fernseher)

Merkmale: Ultraschnelle Reaktion (Pikosekundenebene)

Anwendung: Präzisionselektronikschutz

4.3 koordinierter Schutz auf mehrerer Ebenen

Ein typisches dreistufiges Schutzsystem:

Primärschutz: Umleitet die meisten Energie (GDT)

Sekundärschutz: Weitere Grenzen der Restspannung (MOV)

Tertiärschutz: Präzisionsschutz (Fernseher)

5. Richtlinien für Auswahl und Wartung

5.1 Auswahlkriterien

Systemkompatibilität:

Spannungsbewertung (UC ≥ 1,15 × Systemspannung)

Aktuelle Kapazität (in ≥ erwarteten Überspannungsstrom)

Leistungsparameter:

Spannungsschutzniveau (niedriger ist besser)

Reaktionszeit (schneller ist besser)

Zertifizierungsstandards:

IEC 61643

UL 1449

5.2 Installationsnotizen

Minimieren Sie die Länge der Anschlussdraht

Gewährleisten Sie eine zuverlässige Erdung (Bodenwiderstand ≤ 10 Ω)

Vermeiden Sie das Mischen verschiedener SPD -Typen

5.3 Wartungsempfehlungen

Regelmäßige Inspektionen (mindestens jährlich)

Überwachen Sie die Ausfallindikatoren

Dokumentstatus nach Blitzereignissen

Abschluss

Der Schleifschutz ist ein kritischer Bestandteil elektrischer Sicherheitssysteme. Durch das Verständnis seiner Prinzipien, die Auswahl der richtigen Geräte und die Gewährleistung der ordnungsgemäßen Installation können elektrische Gefahren effektiv verhindert werden, wodurch sowohl das Personal als auch die Geräte sichtbar ist. Mit technologischen Fortschritten entwickeln sich die Schutzvorrichtungen für die Schleife zu intelligenteren und zuverlässigeren Lösungen. Bei CNLONQCOM engagieren wir uns einer kontinuierlichen technologischen Verbesserung und entwickeln fortschrittlichere und umfassendere Surge -Protektoren, um alle Arten von elektrischen Systemen überlegene Schutz zu bieten.
