PV Combiner Box: Der "Smart Power Manager" von Solarsystemen - eine umfassende Anleitung

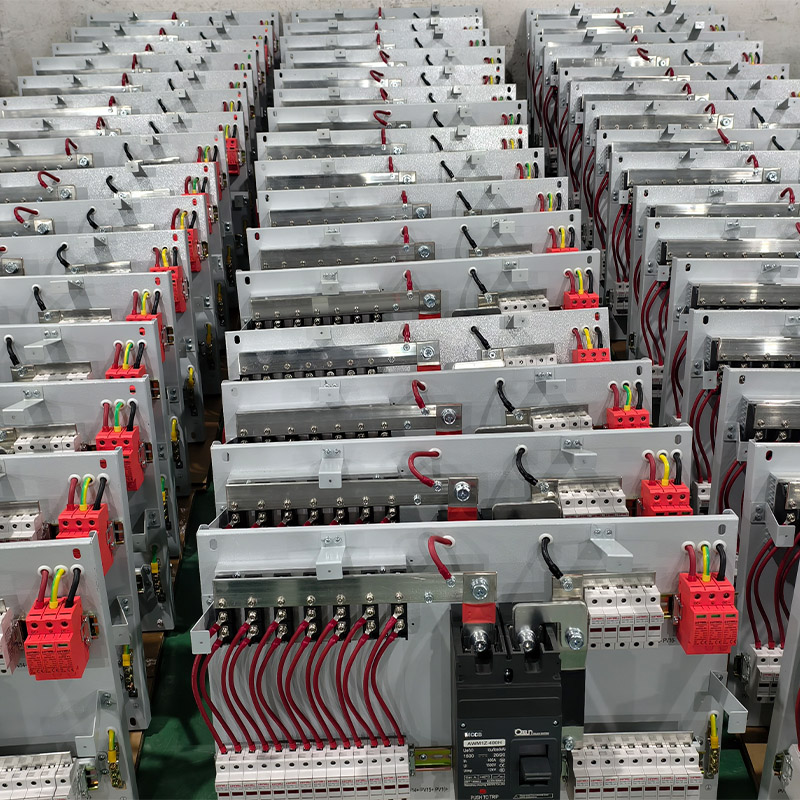

I. Definition und Funktion von PV -Kombinationsboxen

Eine PV -Kombinationsbox (Photovoltaic -Kombinierkasten) ist eine kritische elektrische Komponente in Solarenergiesystemen. Es ist verantwortlich für das Sammeln, Schutz und Überwachen des DC -Stroms, das durch PV -Zeichenfolgen erzeugt und an den Wechselrichter übertragen wird. Als "Stromversattungszentrum" eines Solarkraftwerks sorgt es für eine effiziente und sichere Stromübertragung.

Kernfunktionen

Aktuelle Aggregation: Parallele Verbindung mehrerer PV-Zeichenfolgen (z. B. 12-24 Zeichenfolgen) zur Reduzierung der Kabel-Unordnung und zur Optimierung der Systemstruktur.

Schaltungsschutz: Verhindert Überladungen, Kurzschlüsse und umgekehrte Ströme, wodurch sich der sichere Betrieb sicherstellt.

Smart Monitoring: Echtzeit-Erkennung von Spannung, Strom und Leistung für jede Zeichenfolge, die eine schnelle Fehlerdiagnose ermöglicht.

Warum brauchen Sie eine Kombinationsbox?

✔ Verbessert die Systemzuverlässigkeit, indem sie verhindern, dass Einzelstrengungsfehler die Gesamterzeugung beeinflussen.

✔ Reduziert die Linienverluste und verbessert die Übertragungseffizienz.

✔ Bietet intelligente Betriebsdaten und senkt die langfristigen Wartungskosten.

Ii. Kernrollen von PV -Kombinationsboxen

1. Stromaggregation für eine optimierte Übertragung

PV -Module sind in der Regel in Saiten verbunden, und die Kombinierkasten verschmelzen mehrere Zeichenfolgen, um einen höheren Stromausgang zu bilden.

Beispiel: Ein 10 -kW -Sonnensystem kann aus 5 Zeichenfolgen (jeweils 2 kW) bestehen, die die Kombinierkasten kombiniert, bevor er an den Wechselrichter versendet wird.

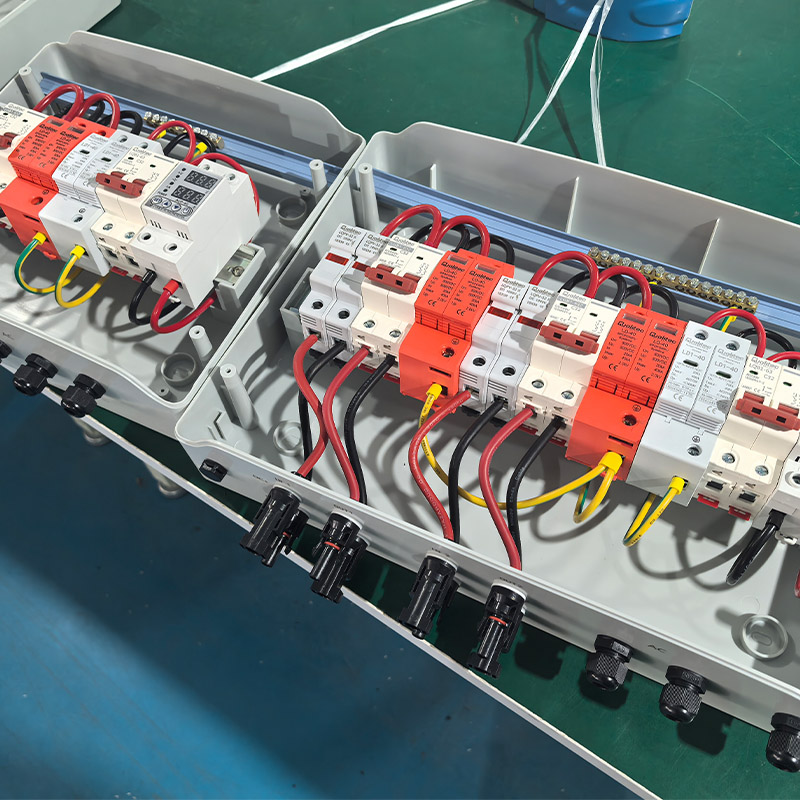

2. mehrschichtiger Schaltungsschutz

Schutzfunktionsfunktion

DC Sicherung/Leistungsschalter schneidet die Schaltung während Überladungen oder Kurzstrecken ab, um Brandgefahren zu vermeiden.

Das Blockieren von Diode verhindert den Rückstromfluss (z. B. wenn eine Zeichenfolge schattiert ist).

Überspannungsschutzwächter gegen Spannungsspitzen, die durch Blitz- oder Netzschwankungen verursacht werden.

3.. Smart Überwachung und Wartung

Advanced Combiner Boxes verfügen über Datenprotokollierung, Tracking:

✅ Strom/Spannung pro String

✅ Gesamtsystemleistung und Effizienz

✅ Fehlerwarnungen (z. B. abnormale Saiten, Stolped Fuses)

Die Fernüberwachung (4G/Wi-Fi) ermöglicht eine schnelle Fehlerbehebung.

III. Blitzschutz in PV -Kombinationsboxen

Da PV -Systeme im Freien ausgesetzt sind, ist Blitzschutz ein kritisches Designmerkmal!

1. Surge Protection Device (SPD)

Funktion: Absorbiert Hochspannungsstschwures von Blitz- oder Gitterschwankungen.

Installation: In der Regel an den DC -Eingangs-/Ausgangsanschlüssen platziert.

2. Erdungsschutz

Das Metallgehäuse muss ordnungsgemäß geerdet sein, um Blitzströme sicher zu leiten.

Standard: Bodenwiderstand <4ω (<1 ω für groß angelegte Pflanzen).

3.. Isolationsdesign

Lightning-Isolationsanschlüsse verhindern, dass Hochspannungsstöcke andere Schaltkreise beeinflussen.

⚠ Wichtige Anmerkungen:

Wählen Sie in blitzschnellen Bereichen TUV/CE-zertifizierte Boxen mit hohen Schutzbewertungen (z. B. IP65).

SPDS regelmäßig untersuchen (alle ~ 2 Jahre ersetzen).

Iv. Arten von PV -Kombinationsboxen und Auswahlhandbuch

Kombinierkästen werden nach Anwendung kategorisiert:

1. Durch die Anzahl der Eingänge

Typ Anwendungsfunktionen

4-8 Input (klein) Wohngebäude PV einfache Struktur, niedrige Kosten

12-24 Input (Standard) Gewerbliche/mittelgroße Pflanzen intelligente Überwachung, robuster Blitzschutz

24+ Input (Large) Solar Farms High Protection (IP67), Fernbedienung

2. Durch Funktionalität

Basis: Sicherungen + Schalter (Budgetprojekte)

Smart: Datenprotokollierung, Anti-Reverse, PID-Wiederherstellung (Premium kommerzielle Verwendung)

Explosionssicher: Für gefährliche Umgebungen (Edelstahl + Zertifizierungen)

3. durch Montagestil

Wand montiert: Platz sparsam für Dächer

Bodensetzt: einfachere Wartung für große Pflanzen

V. Wie wähle ich die richtige Kombinationsbox aus?

1. Übereinstimmung mit Eingangskanälen

Wohngebäude: 4-8 Inputs

Werbespot: 12-24 Inputs

Dienstprogramm): 24+ Eingänge (modulares Design)

2. Überprüfen Sie die Schutzbewertung

Outdoor: Minimum IP65 (Staub/wasserdicht)

Küsten-/Industrie: Edelstahlunterkünfte

3.. Priorisieren Sie intelligente Funktionen

Entscheiden Sie sich für Modelle mit IV -Kurven -Scan und Fernüberwachung für eine einfachere Diagnose.

4. Überprüfen Sie Zertifizierungen

International: TUV, CE, UL (Nordamerika)

Inland: CQC, "Golden Sun" -Zertifizierung

Schlussfolgerung: Der unbesungene Held von Sonnensystemen

Obwohl oft übersehen, sind PV -Kombinationsboxen für eine effiziente und sichere Solarenergieerzeugung unverzichtbar. Von der aktuellen Aggregation bis zum Blitzschutz erhöhen sie die Systemleistung auf jeder Ebene.

Auswahltipps:

🔹 Wohngebäude PV → 4-8 Input-Smart-Modelle (Wi-Fi-Überwachung)

🔹 Handelsanlagen → 12-24 Eingabe, hoher Protest (IP65 + SPD)

🔹 Dienstprogramm → Modular, aus der Ferne verwaltet

Aktualisieren Sie noch heute Ihr Solarsystem - lassen Sie die Kombinierbox Ihr "Smart Power Manager" sein! ☀️
