PV -Trennschalter: Der "Sicherheitswächter" von Sonnensystemen - ein vollständiger Leitfaden

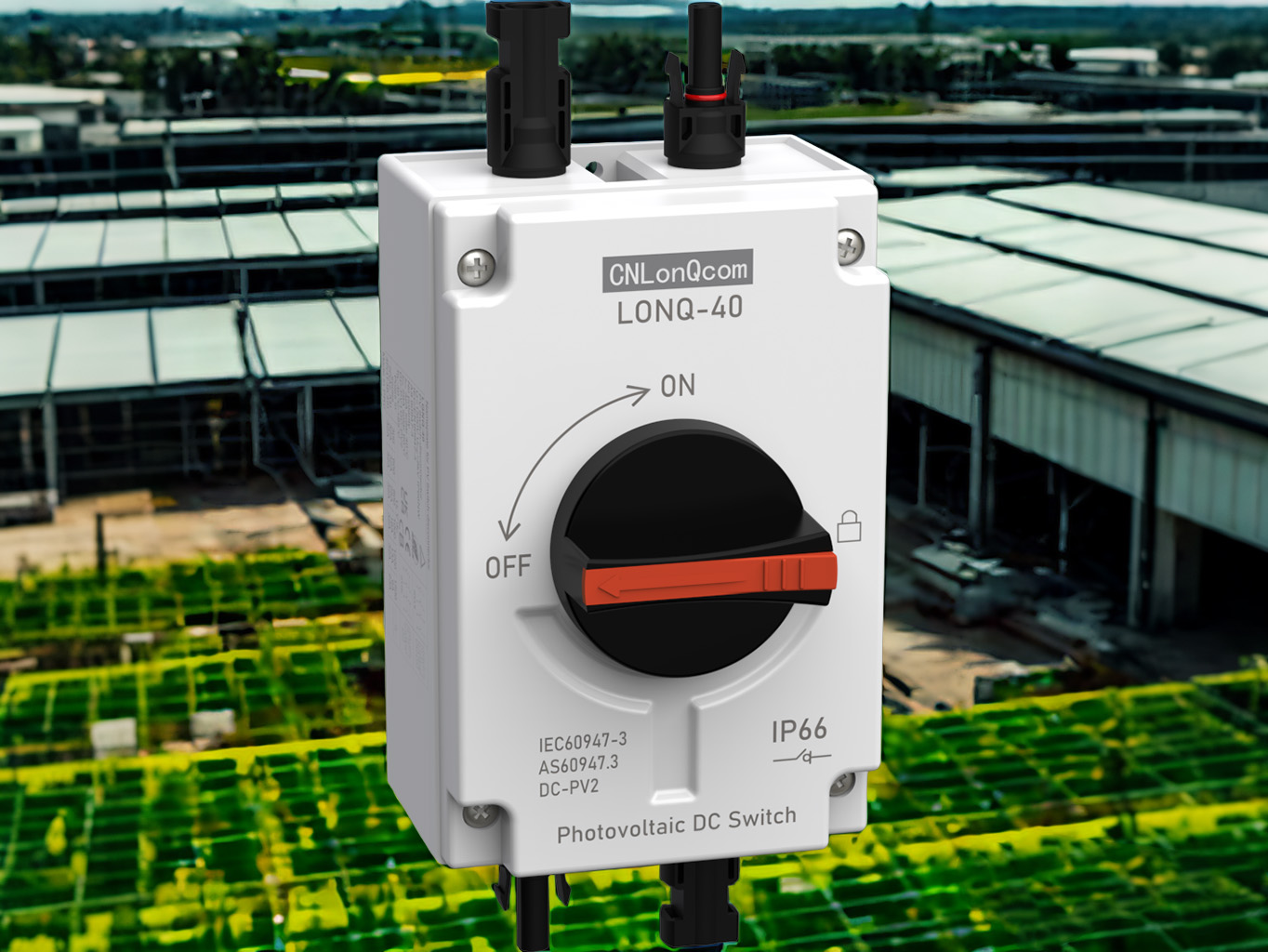

I. Definition und Funktion von PV -Trennschalter

Ein PV -Unterbrechungsschalter ist ein Sicherheitsschalter, der speziell für Gleichstromkreise in Solarenergiesystemen ausgelegt ist.     Es dient zwei Hauptfunktionen: elektrische Isolation und Notfallabschaltung, die als "Notbremse" eines PV -Systems fungieren, um die absolute Sicherheit während der Wartung oder bei der Verwerfungen zu gewährleisten.

Kernfunktionen

Physikalische Isolation: Bietet einen sichtbaren Haltepunkt, um während der Wartung keine Stromflüsse zu gewährleisten.

Überlastschutz: Einige Modelle integrieren Sicherungen, um Schäden mit kurzer Kreislauf zu verhindern.

Systemsegmentierung: Ermöglicht die selektive Trennung einzelner Zeichenfolgen, ohne das gesamte System zu beeinflussen.

Warum müssen Solarsysteme dedizierte Trennschalter verwenden?

✔ Standard -Wechselstromschalter können DC -Bögen nicht zuverlässig unterbrechen (gefährlich!).

✔ entspricht den internationalen Sicherheitsstandards (z. B. NEC 690.17).

✔ verhindert den Rückstrom von schädlichen Komponenten.

Ii.     Kernrollen von PV -Trennschalter

1. Sicherheitsisolierung (Hauptzweck)

Wartungssicherheit: Bietet einen klaren physischen Haltepunkt bei der Wartung von Wechselrichtern oder Verkabelung.

Notfallabschluss: Schnell die hohe DC -Spannung bei Feuer, Blitz usw. ab.

Rückwärtsstromschutz: verhindert, dass Wechselrichter nachts die Stromversorgung auf Panels zurückversetzen.

2. Überlastschutz (Verbesserte Funktionen)

Effektivität des Schutztyps Implementierung

Eingebauter DC-Sicherungs-Kurzschlussschutz unterbricht den Fehlerstrom (bis zu 1000 VDC/20 ka).

Überstromschutz thermomagnetischer Auslösemechanismus verhindert eine Überhitzung/Brände von Kabel.

ARC FAURE STEECHSschutz Fast-Breaking Design (<3 ms) entspricht den UL1699b-Lichtbogennormen.

3. Systemmanagement

String-spezifische Kontrolle: Große Pflanzen können Abschnitte verwalten (z. B. 1 Schalter pro 10 Zeichenfolgen).

Sichtbarkeit der Status: Mechanisches Indikatorfenster (einige mit LED -Leuchten) zeigt einen Ein/Aus -Status an.

III.     Typen und Auswahl von PV -Trennschalter

1. durch Struktur

Geben Sie Features -Anwendungen ein

Manuelles Griff mechanischer Griff + sichtbarer Haltepunkt, niedrige Kosten.    Wohn-/kleine gewerbliche Systeme.

Lastunterbrechungstyp kann den Laststrom unterbrechen (erfordert Lichtbogenbrecher).    PV-Arrays mit mittlerem Maßstab.

Integrierter DC-Sicherungsentyp mit Sicherungskombination, Dual-Purple-Design.    Hohe Kurzschluss-Stromszenarien.

2. Durch Spannungsbewertung

600VDC -Klasse: Standard für Wohnsysteme (China/Europa).

1000VDC -Klasse: Große Solarparks (US -amerikanische NEC -Anforderung).

1500VDC-Klasse: Ultrahohe Spannungssysteme der nächsten Generation (kostengünstig).

Iv. Wie wähle ich einen PV -Trennschalter aus?

1. Überprüfen Sie Zertifizierungen

Nordamerika: UL 98B, NEC 690.17.

Europa: IEC 60947-3, VDE 0660.

2. Schlüsselparameter

Nennspannung ≥ System Max -Spannung (20% Marge).

Break-Kapazität ≥ erwartete Kurzschlussstrom.

Schutzbewertung: IP65+ für die Verwendung im Freien.

V. Tipps zur Installation und Wartung

1. Installationsort

Obligatorisch: Innerhalb von 1 Meter von Wechselrichter DC -Eingang (NEC -Anforderung).

Empfohlen: Bei Kombinierkastenausgabe.

2. Wartung

Überprüfen Sie die Kontaktoxidation alle 6 Monate.

Testen Sie die Sprechgeschwindigkeit jährlich.

Überprüfen Sie den Erdwiderstand vor Gewittersaison.

Schlussfolgerung: Sicherheit Erstens, Isolation ist der Schlüssel!

Obwohl kleine PV -Trennschalter für die persönliche Sicherheit die letzte Verteidigungslinie sind.     Mit dem Anstieg von 1500-V-Systemen und Smart PV entwickeln sich die Switches der nächsten Generation zu einer höheren Spannung, einem schnelleren Brechen und einer IoT-Integration.
