Welche Einsatzszenarien gibt es für DC-Sammelboxen?

Das Funktionsprinzip von aCombiner-BoxDabei geht es in erster Linie um die Verbindung und den Schutz von Stromkreisen. Wenn Photovoltaikmodule Gleichstrom erzeugen, werden sie über Kabel mit dem Eingangsanschluss des Generatoranschlusskastens verbunden. Die Schaltung im Anschlusskasten kombiniert und verteilt diesen Gleichstrom und gibt den kombinierten Gleichstrom dann an einen Wechselrichter oder ein anderes Gerät aus. Während des Kombinationsprozesses überwacht die Combiner-Box Parameter wie Strom, Spannung und Leistung für jeden Photovoltaik-String und implementiert Schutzvorrichtungen für Kurzschluss, Verpolung und Überstrom.

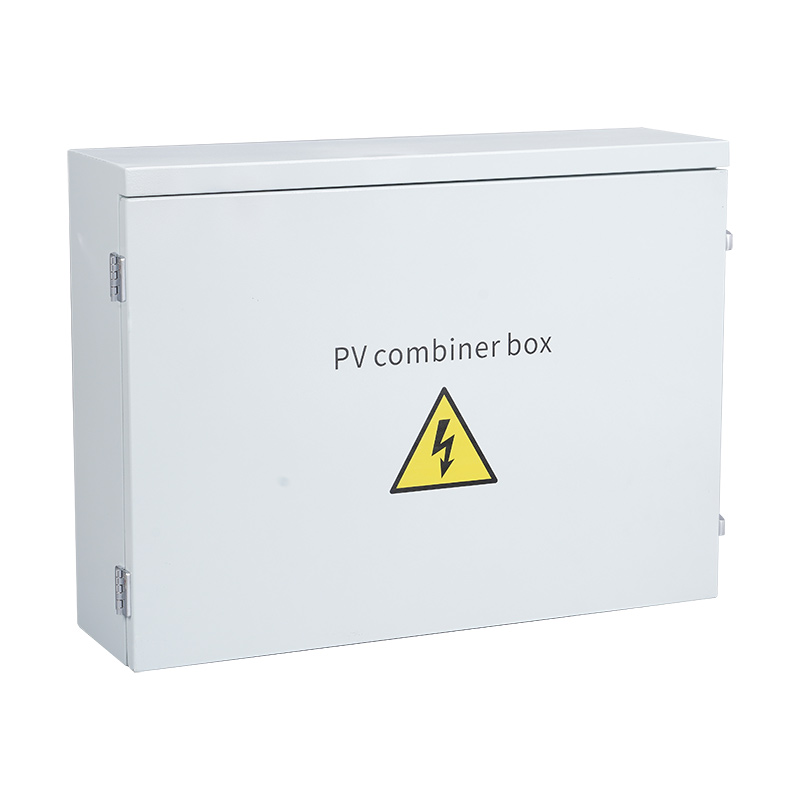

1. DC-Sammelbox

Dies vereint mehrereGleichstromvon einer Solaranlage erzeugte Ströme an den Eingang des Wechselrichters. Um die Auswirkungen auf das Netz zu reduzieren und Schäden am Wechselrichter durch zu hohe Spannung zu verhindern, wird typischerweise eine mehrkanalige Parallelschaltung verwendet. Basierend auf dem DC-Eingangsspannungsbereich des Wechselrichters wird eine bestimmte Anzahl von PV-Modulen mit den gleichen Spezifikationen in Reihe geschaltet, um einen PV-Modulstrang zu bilden. Diese Strings werden dann an den Blitzschutz-Sammelkasten der PV-Anlage angeschlossen. Der Ausgang wird dann durch einen Blitzableiter und Leistungsschalter geleitet, was den Anschluss an nachfolgende Wechselrichter erleichtert.

2. AC-Kombinationskasten

Es wird für Photovoltaik-Stromerzeugungssysteme bestehend aus String-Wechselrichtern verwendet und zwischen der AC-Ausgangsseite des Wechselrichters und dem Netzanschlusspunkt/Last installiert. Es ist mit Eingangs-Leistungsschaltern, Ausgangs-Leistungsschaltern, AC-Blitzableitern und optionalen intelligenten Überwachungsinstrumenten (Überwachung von Systemspannung, Strom, Leistung, elektrischer Energie und anderen Signalen) ausgestattet. Seine Hauptfunktion besteht darin, die Ausgangsströme mehrerer Wechselrichter zu kombinieren und die Wechselrichter vor Schäden durch die AC-Netzanschlussseite/Last zu schützen. Es dient als Trennpunkt des Wechselrichterausgangs, verbessert die Sicherheit des Systems und schützt die Sicherheit des Installations- und Wartungspersonals.

Hinweise zur elektrischen Installation des Generatoranschlusskastens

(1) Nur professionelle Elektrotechniker dürfen die Leitungen bedienen und anschließen. Der Betrieb und die Verkabelung müssen den einschlägigen Normen des Landes und der Region entsprechen.

(2) Vor der Installation desCombiner-BoxVerwenden Sie ein Megaohmmeter, um die Isolationsprüfung der internen Komponenten durchzuführen.

(3) Die Anordnung und der Abstand der Komponenten im Kasten sollten den Bestimmungen der einschlägigen Vorschriften entsprechen und die Anforderungen an Inbetriebnahme, Betrieb, Wartung, Inspektion und sicheren Betrieb gewährleisten.

(4) Ein- und Ausgang können nicht vertauscht angeschlossen werden.

(5) Nach dem Anschluss des PV-Blitzschutz-Anschlusskastens an das PV-Stromerzeugungssystem sollte der Erdungsanschluss des Blitzschutzkastens zuverlässig mit dem Blitzschutz-Erdungskabel oder der Sammelschiene verbunden werden.

(6) Achten Sie beim Anschließen der externen Verkabelung darauf, dass die Schrauben festgezogen sind, um ein Lösen der Verkabelung zu verhindern.

(7) Ein lichtbeständiger Systemplan und die erforderlichen Sekundärverdrahtungspläne sollten fest im Inneren des Kastens oder an der Schranktür angebracht sein.

(8) Für die Verkabelung sind flammhemmende Kabel zu verwenden. Sie sollten ordentlich, schön und sicher installiert sein, um einen guten Kontakt zu gewährleisten.
