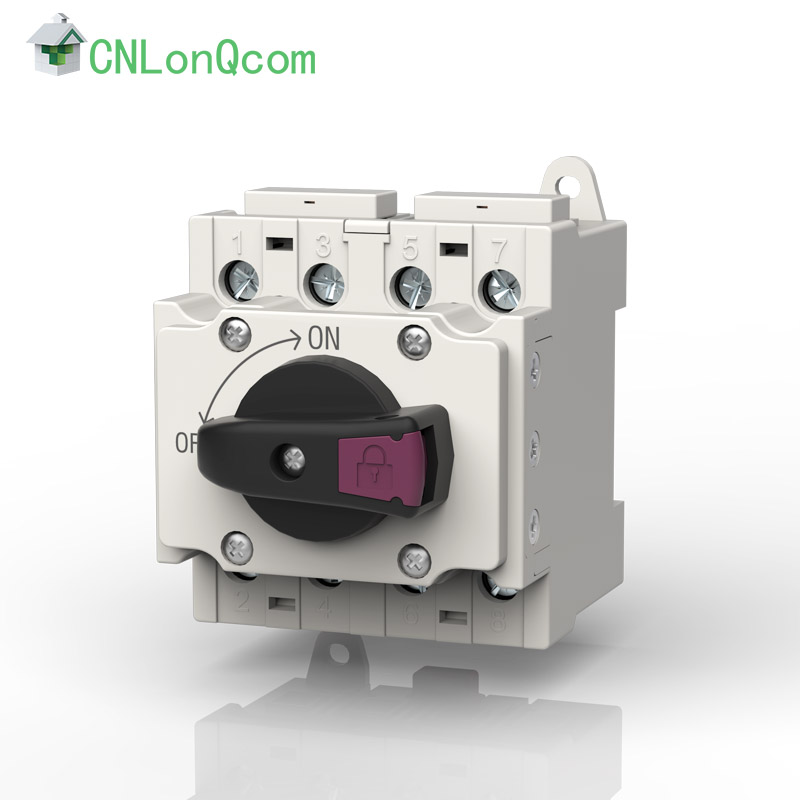

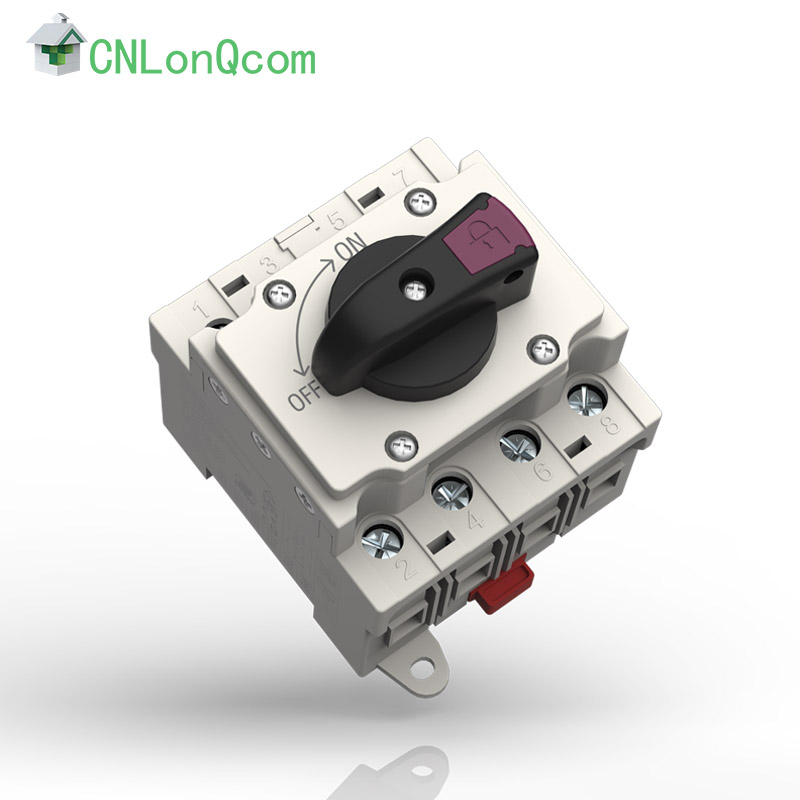

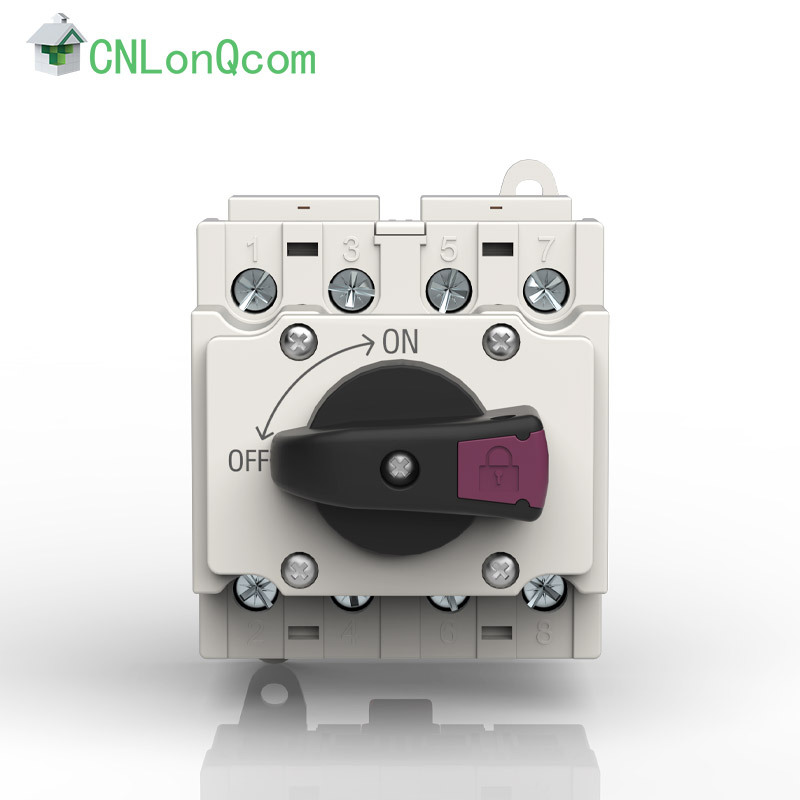

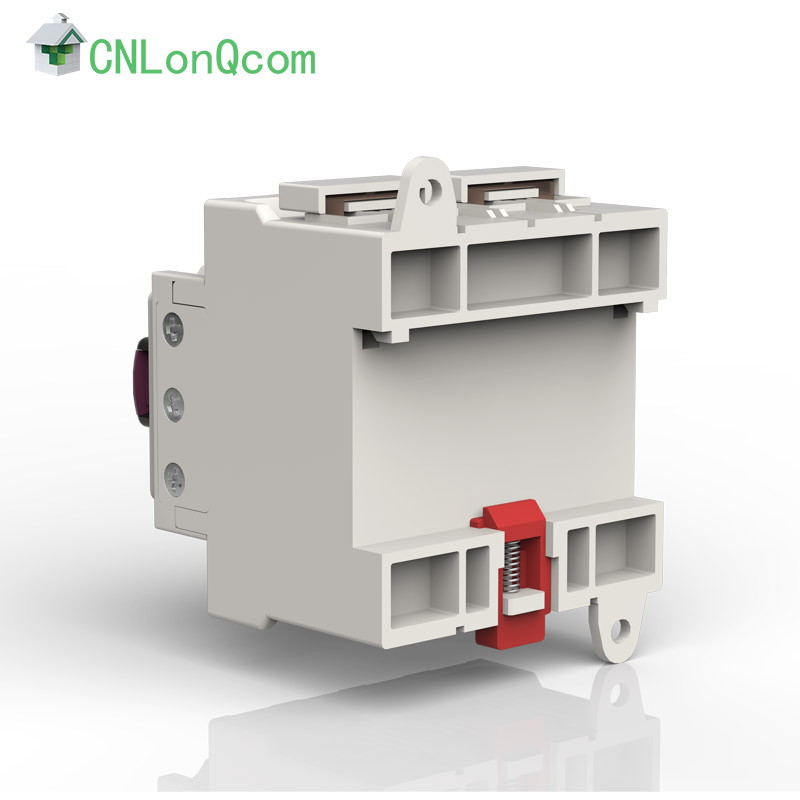

PV-Lasttrennschalter-Stromverteilungsmodul

Produktbeschreibung

● CNLonQcom ist einHerstellerspezialisiert auf die Herstellung vonPV-Lasttrennschalter-Stromverteilungsmodul, konzipiert für private oder gewerbliche Photovoltaikanlagen mit einer Leistung von 1 kW bis 20 kW. Diese Schalter sind für den Einbau zwischen Solarmodulen und Ladereglern, Solarmodulen und Wechselrichtern oder zwischen Solarmodulen selbst vorgesehen.

● Mit vorverdrahteten PV-Lasttrennschaltern mit Solaranschlüssen ermöglichen unsere Produkte schnellere und sicherere Installationen. Mit der Fähigkeit, Lasten bis zum 8-fachen des Nennstroms zu trennen, sind sie die ideale Wahl für alle Fälle, in denen eine elektrische Isolierung erforderlich ist, z. B. bei Reparatur, Wartung, Inspektion und Installation.

● Darüber hinaus sind unsere PV-Lasttrennschalter bis 1500V 32A mit einem ausgestattetIP66 wasserdichtGehäuse mit außergewöhnlichem Schutzniveau, hergestellt aus hochwertigen Kunststoffmaterialien, UV-beständig und mit Optionen für 2–4 Pole, geeignet für Verteilerkästen. Sie haben ein kompaktes Design und sind für den Außenbereich geeignet. Sie schützen Ihre Trennschalter vor Regen, Staub und anderen Witterungseinflüssen.

● Durch die Kompatibilität unserer PV-Lasttrennschalter mit Solarsteckverbindern eignen sie sich für Solarstromsysteme in Wohnmobilen, Schiffen und netzunabhängigen/netzgebundenen Solarsystemen, die speziell für private Solarsysteme und gewerbliche Solarsysteme entwickelt wurden. Es bietet umfassenden Schutz mit einem unabhängigen und geschlossenen Trennschalter und einem Vorhängeschloss, das sicherstellt, dass es in der AUS-Position verriegelt und manipulationssicher bleibt.

Produktparametertabelle

Hauptparameter		Einheit	LONQ-40
Bemessungsisolationsspannung	Ui	V	1500
Bemessungsthermischer Strom	Ith	A	32
Bemessungsstoßspannungsfestigkeit	Ump	V	8000
Bewertetes Kurzschlussvermögen	lcw	A	1000
Maximale Kabelquerschnitte (inkl. Jumper)
Massiv oder Standard		mm2	2,5-6
Flexibel		mm2	2,5-6
Flexibel (+ mehradriges Kabelende)		mm2	2,5-6
Drehmoment
Anzugsdrehmoment der Klemmenschrauben M4.		Nm	1,2-1,8
Anzugsdrehmoment der Gehäusebefestigungsschrauben		Nm	1,5-2,0
Anziehen der Drehmomentknopfschrauben		Nm	0,5-0,7
Drehmoment ein- oder ausschalten		Nm	0,9-1,3
Das Verkabelungsdrehmoment auf der Basis		Nm	1.1-1.4
Allgemeine Parameter
Knopfpositionen			AUS bei 9 Stunden , EIN bei 12 Stunden
Mechanisches Leben			10000
Anzahl der DC-Pole			2 oder 4
Betriebs-Temperatur			-40 bis +85
Lagertemperatur			-40 bis +85
Verschmutzungsgrad		℃	2
Überspannungskategorie		℃	III
IP-Schutzart von Welle und Montage null			IP66

SCHEMATISCHE DARSTELLUNG

PRODUKTDETAILS

SCHALTPLAN

Hohe Handwerkskunst UND hohe Standards

Kleines Volumen

Flammhemmendes Material

lp66

Flying Fox Short

Vollständig Zubehör

-40℃~+85℃ Umgebungstemperaturbereich

Unpolares Design

Die Prüfung entspricht AS 60947.3:2018, EN IEC 60947-3:2021, Nutzungskategorie: DC-PV2					Pole	Anzahl der Saiten	Artikelnummer
600V	800V	1000V	1200V	1500V	Pole	Anzahl der Saiten	Artikelnummer
PV2	PV2	PV2	PV2	PV2
40	32	25	13	6	2	1	LONQ-40-2
40	32	25	13	6	4	1	LONQ-40-4
40	32	32	32	23	4	1	LONQ-40-4S
40	32	32	32	23	4	1	LONQ-40-4B
40	32	32	32	23	4	1	LQNQ-40-4T

Switching-Konfiguration

Typ	PEDSC100R/120R	Kontakte Verdrahtungsdiagramm	Schaltbeispiel
2-polig	2
4-polig	4
4-polig mit Eingang und Ausgang oben	4T
4-polig mit Ein- und Ausgang unten	4B
4-polig mit Eingang oben und Ausgang unten	4S

FAQ

F1: Welche Zahlungsbedingungen akzeptiert das CNLonQcom-Werk?
A1: Wir akzeptieren Kreditkarten, Western Union-Überweisungen, PayPal oder Banküberweisungen.

F2: Kann der PV-Lasttrennschalter bis 1500 V 32 A bei CNLonQcom angepasst werden?
A2: CNLonQcom ist ein professioneller Hersteller in China, der sich auf die Produktion von PV-Lasttrennschaltern bis 1500 V 32 A spezialisiert hat. Wir freuen uns über OEM- und ODM-Anfragen und können verschiedene maßgeschneiderte Lösungen anbieten, um Ihre spezifischen Anforderungen zu erfüllen.

F3: Wie lange dauert es, bis das Werk liefert, nachdem der Käufer eine Bestellung aufgegeben hat?
A3: Der Produktionszyklus für die Lieferung richtet sich nach der spezifischen Menge der bestellten Produkte und liegt im Allgemeinen zwischen 15 und 30 Tagen.

F4: Wie ist die Qualitätskontrolle im Werk?
A4: Wir sind ein Direktlieferant ab Werk und alle Produkte werden vor dem Versand einer 100-prozentigen Prüfung unterzogen, um sicherzustellen, dass hohe Qualitätsstandards eingehalten werden.
