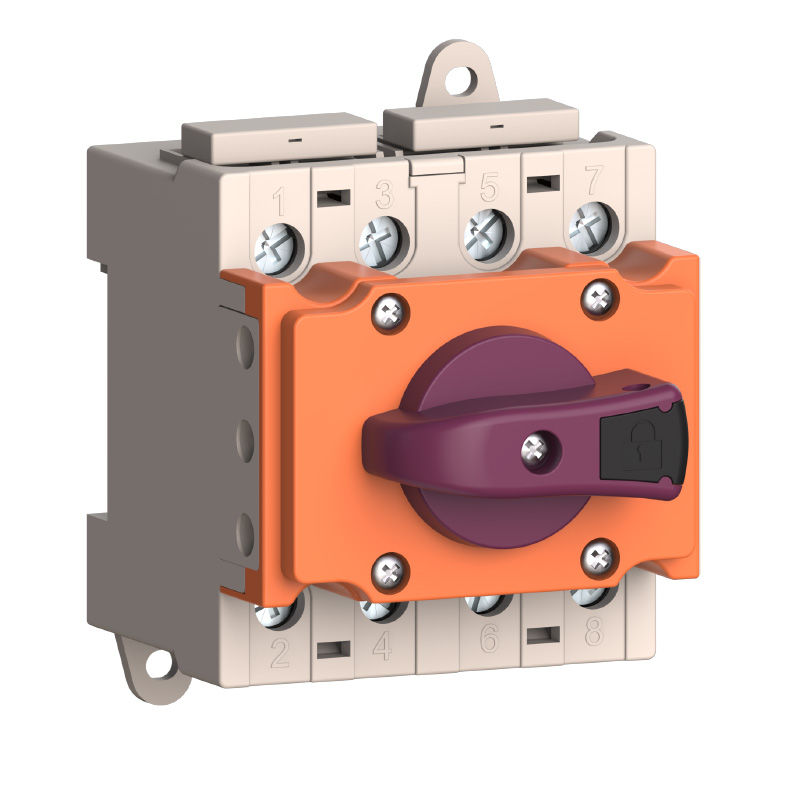

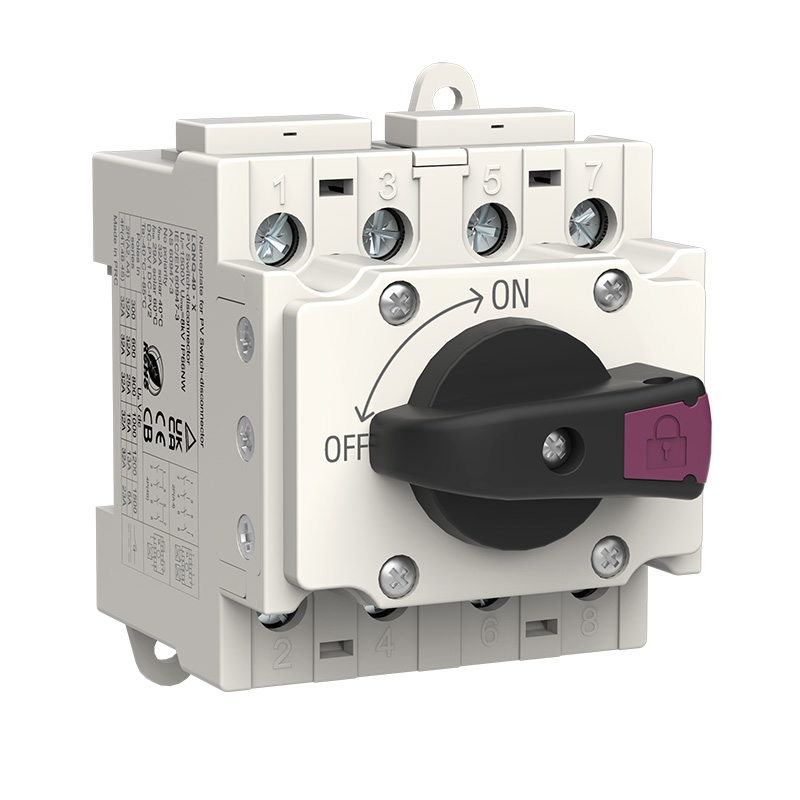

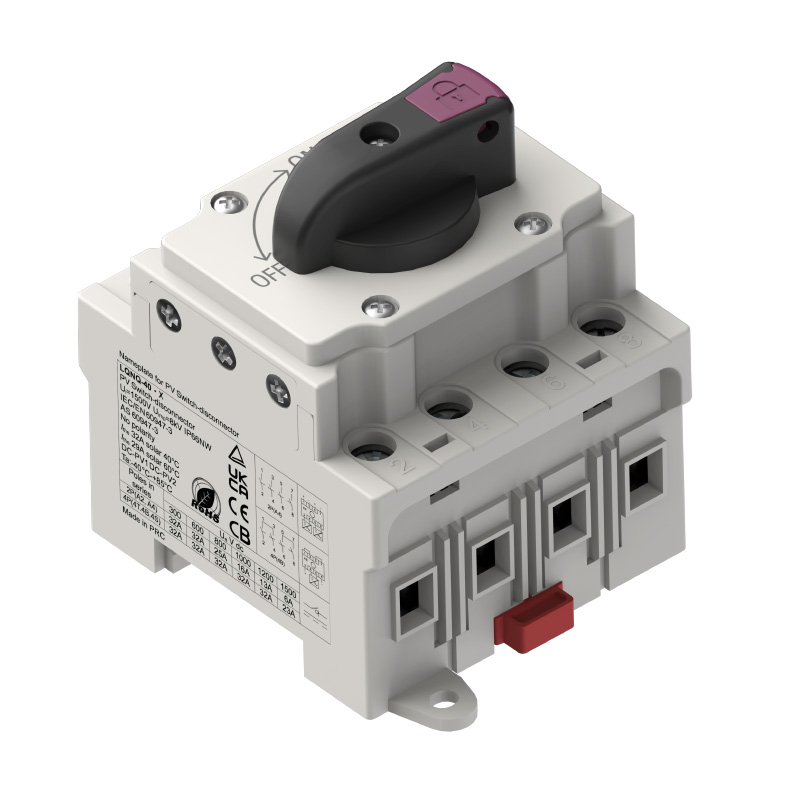

Trennschalter-Stromverteilungsmodul 2P/4P

CNLonQcom Trennschalter-Stromverteilungsmodul 2P/4P, integriertes Modul DC1500V 40A 2P/4P, DC-Überlastschutz und Kurzschlussschutz
Nennspannung: DC1500V
Nennstrom: 40A
Schutzstufe:IP20
Schalenmaterial: PA
Leitermaterial: Kupfer
Pole: 4 Pole
Zertifikat: CE, TÜV, CB, AZ, UKCA, ROHS, ISO9001

Modell:LONQ-40.X

Anfrage absenden PDF Herunterladen

Produktbeschreibung

Technische Daten
Modell	LONQ-40.X LONQ-40.I LONQ-40.F
Typ	PV-DC-Trennschalter
Zeichenfolge	2 rein 2 raus oder 2 rein 1 raus oder 1 rein 1 raus oder 1 rein 2 raus
Nennstrom In(A)	32	32	32	32	32	23
Bemessungsbetriebsspannung Ue (V)	300	600	800	1000	1200	1500
Bemessungsisolationsspannung Ui (V)	1500V
Pole	4P
Bemessungsstoßspannungsfestigkeit Uimp (kV)	8
Kurzzeitstromfestigkeit Icw (kA)	1
Verkabelungsmethode	Nicht polarisiert
Standard	IEC/EN60947-3 GB/T 14048.3
Sonneneinstrahlungsfunktion	Ja
Flammhemmende Qualität	UL94V-0
Gehäusematerial	PA
Leitermaterial	Versilbertes Kupfer
Qualitätszertifikat	TÜV, CE, CB, UKCA, AZ, CCC, ISO9001, ROHS
Mechanische Lebensdauer (Zeiten)	20000
Elektrische Lebensdauer (Zeiten)	6000
Knopfpositionen	AUS bei 9 Stunden, EIN bei 12 Stunden
Betriebstemperatur	-40℃ bis +85℃
Luftfeuchtigkeit	≤95 %
Höhe	2000m
Installation	35-mm-DIN-Schiene
Verpackungsdetails	1 Stück pro Innenkarton, 50 Stück pro Karton
Kontaktschaltplan
Verbindungsmethodencode	Schaltungstyp		Gewinndiagramm		Diagramm laden
2P(A2)	2 Pole in Reihe für einen Strang, 1 Last
2P(A4)	2 Pole in Reihe für einen Strang, insgesamt 2 Lasten
4P(4T)	4 Pole in Reihe, für einen Strang
4P(4B)	4 Pole in Reihe, für einen Strang
4P(4S)	4 Pole in Reihe, für einen Strang

PV-Trennung
Eingebauter Schalter

DC1200V 32A 2in 2out

Isolationsschaltung

Überspannungsschutz

Kurzschlussschutz

Material: PA

IP66

Dauerhaft

UV-Beständigkeit

Flammhemmend

Nicht polarisiert

-40℃ ~ +85℃

GRÖSSE

LBH:71,565,7105 (mm)

LONQ-40.X

LONQ-40.I

LONQ-40.F

FESTE VERPACKUNG

Gewährleistung des Ersatzes beschädigter Waren

1Produkt im Innenkarton

3 Lagen verdicktes Kraftpapier

2Äußere Box

5-lagige Wellpappe extra hart

3Lieferung

Schnelle Lieferung

Modell	Polen	Innenbox (STK/cm)	Äußere Box (cm)	MENGE (PCS)	G.W. (kg)
LONQ-40.2-2	4P	1/2610,812	57,527,549,5	20	21

VOLLSTÄNDIG ZERTIFIZIERT

Markenhersteller mit hoher Qualität und niedrigem Preis

Hinweis: Kontaktieren Sie uns für weitere Zertifikate

INSTALLATION UND VERKABELUNG

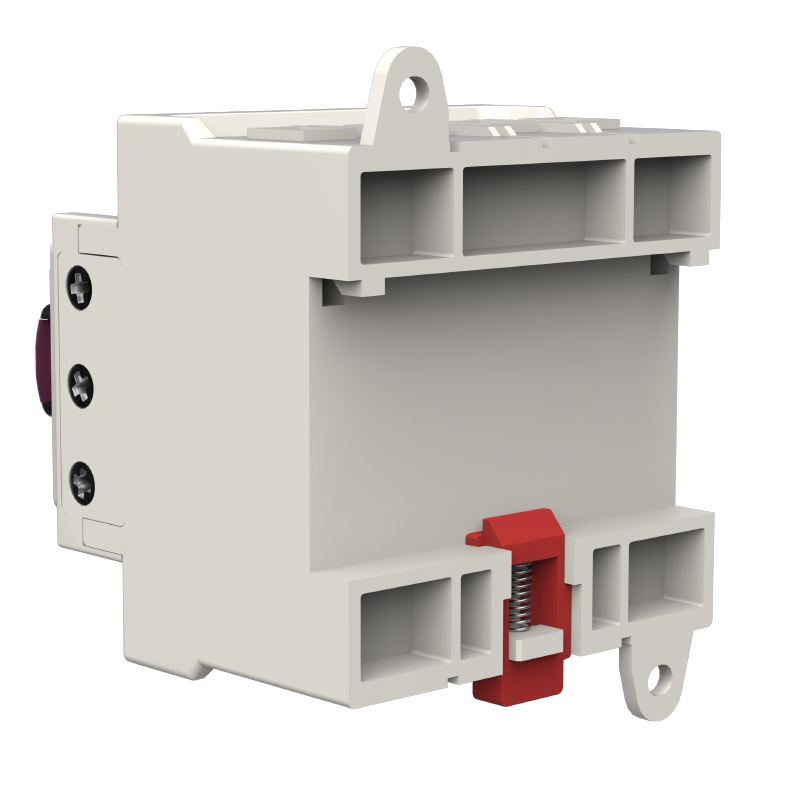

Installation und Demontage

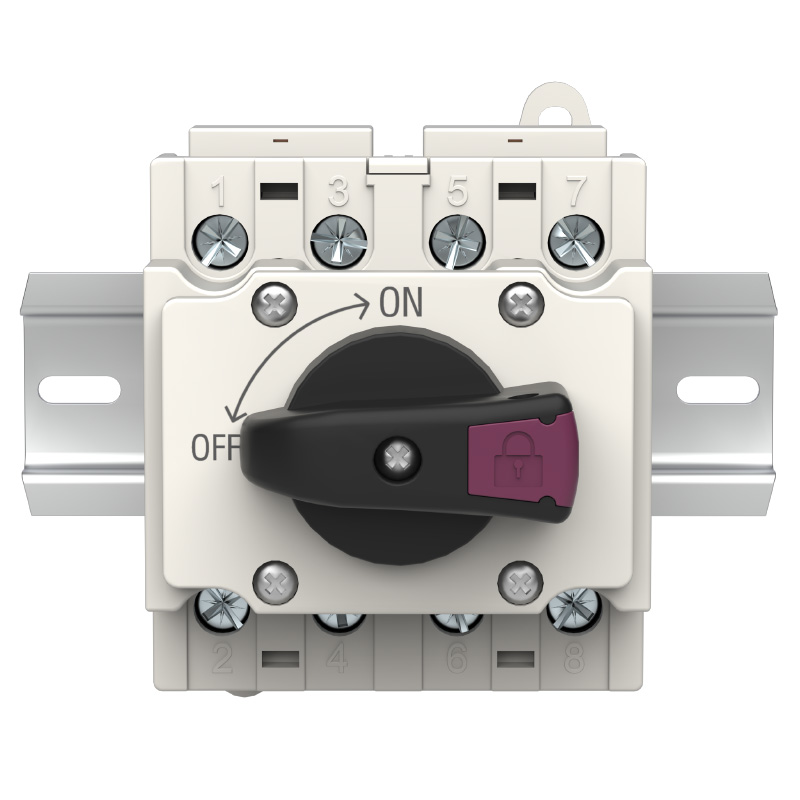

DIN-Schiene

Installieren Sie die 35-mm-DIN-Schiene horizontal in einer stabilen Umgebung.

Installation

①. Hängen Sie den Trennschaltersteckplatz in die DIN-Schiene ein
②.Schieben Sie das untere Ende des Trennschalters in die DIN-Schiene

Demontage

①.Den Schalter nach oben drücken
②.Drehen Sie das obere Ende der Hexe aus der DIN-Schiene

Kabel anschließen

1 in 1 raus

2 rein, 2 raus

Tipp:
Nicht polarisiertes Verkabelungsdesign, verschiedene Verkabelungsmethoden, Für weitere Verbindungsmethoden können Sie uns kontaktieren!

PRODUKTDETAILS

Flammhemmend

Sehr anpassungsfähig

Schlagfestigkeit

Schnelle Lichtbogenlöschung,
Isolationsspannung bis 1500V

Korrosion-
widerstandsfähige Schrauben

Übersteht Salznebel
48 Stunden lang testen
ohne Korrosion

Dickes Kupfer mit
versilberte Kontakte

Bessere Leitfähigkeit
und Stabilität

Magnete

Schneller Lichtbogen
löschend

PA-Gehäuse

Dauerhaft,
UL 94V-0
schwer entflammbar

ANWENDUNGSSZENARIO

PRODUKTFAMILIE

(Hinweis: Loch erforderlich)

Modell:

LQNQ-40

Zeichenfolge:

1 Saite

Modell:

LQNQ-40.1PV

Zeichenfolge:

1 Saite

Modell:

LQNQ-40.2PV

Zeichenfolge:

2 Saiten

(Hinweis: Verkabelung erforderlich)

Modell:

LQNQ-40.M12

Zeichenfolge:

1 Saite

(Hinweis: Verkabelung erforderlich)

Modell:

LQNQ-40.M20

Zeichenfolge:

1 oder 2 Saiten

(Hinweis: Eingebauter Schalter)

Modell:

LQNQ-40.2-2

Zeichenfolge:

2 Saiten

(Hinweis: Eingebauter Schalter)

Modell:

LQNQ-40.X

Zeichenfolge:

1 oder 2 Saiten

Modell:

LQNQ-40.I

Zeichenfolge:

1 oder 2 Saiten

(Hinweis: PV-Zubehör)

Modell:

PV-Steckverbinder

Nennstrom:

6A ~ 60A
